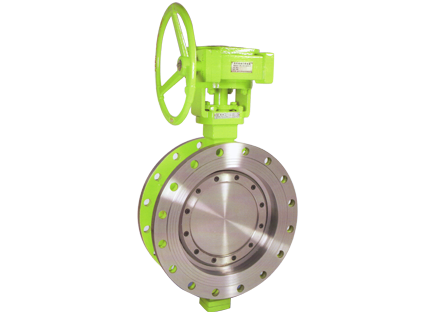

金属硬密封蝶阀

产品概述

　　三维偏心硬密封蝶阀系列产品，是我公司开发的长寿命、节能型蝶阀。产品符合国家标准JB/T8527(金属密封蝶阀)，GB/T13927(通用阀门压力试验)标准及阀门其它相关标准的规定。
　　本产品由阀体、蝶板、密封圈、传动机构等主要部件组成。其结构采用三维偏心原理设计，在硬软多层密封兼容的新工艺加工后，使蝶阀在运行工作时，减少了其扭矩力，达到省力、节能之效果。从而确保蝶阀整体的抗腐蚀、耐高温、抗磨损的可靠性。

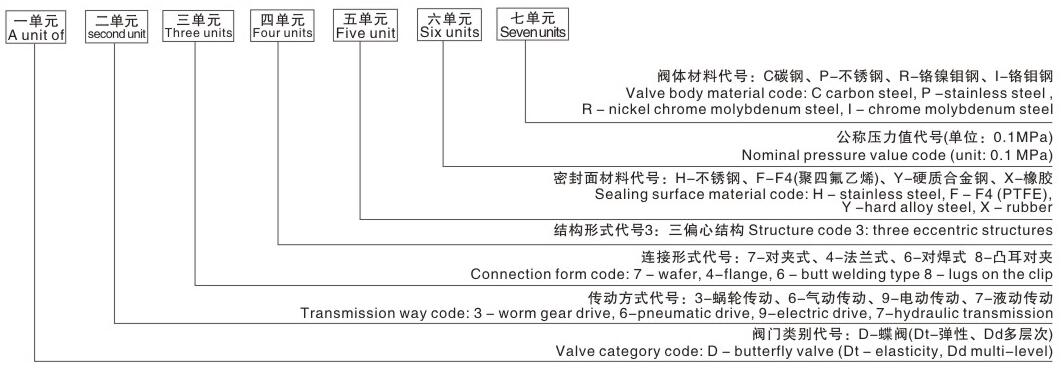

产品型号编制方法

说明

例一、D373H-25C表示：1.蝶阀(D) 2.蜗轮传动(3) 3.对夹式连接(7) 4.三偏心结构⑶ 5.不锈钢密封圈(H) 6.公称压力2.5MPa(25) 7.碳钢阀体(C);

例二、D943F-16P表示：2.蝶阀(D) 2.电动(9) 3.法兰连接(4) 4.三偏心结构(3) 5.四氟密封圈(F) 6.公称压力1.6MPa(16) 7.不锈钢钢阀体(P);

注：3.在类别前加“D”低温(≤-40℃)、“B”保温、“S”伸缩蝶阀、“ZK”真空蝶阀、“X”信号蝶阀、“FD”防盗蝶阀、“G”管网蝶阀；

5.手柄的手动传动，第二单元无需代号；

6.第五单元的阀座材料与阀体相同(即无需堆焊其它金属)时，用W表示；

7.对于公称压力小于或等于1.6MPa的灰口铸铁阀门，第七单元可以省略不标。

示例：D973F-16C表示三偏心对夹式电动四氟密封蝶阀，公称压力1.6MPa,碳钢阀体，密封面嵌聚四氟乙烯。

示例：BD343H-25C表示三偏心法兰式蜗轮传动金属硬密封保温蝶阀，公称压力2.5MPa,碳钢阀体，密封面堆焊合金钢(一般为D507钼)。

示例：D43Y-10P表示三偏心法兰式手柄传动金属硬密封蝶阀，公称压力1.OMPa,不锈钢阀体，密封面堆焊硬质合金。

用途
本蝶阀适用于食品、医药、石油化工、电厂、钢厂、工业环保水处理及高层建筑、供排水管道上，是作调节流量和截断流体的最佳装置。

产品特点

其主要性能特点：
　　1、结构独特、型小轻便、操作灵活、省力、方便。
　　2、密封可靠，可达到气密封无泄漏。
　　3、流量特性趋于直线调节性最佳。
　　4、采用三偏心原理设计，使密封面近似零磨损延长了阀门的使用寿命。
　　5、应用范围广。如：可用于水、蒸气、油品、空气、煤气等介质。
　　6、适用不同温度及6.4MPa以下的压力等级，耐腐蚀等各种介质管线。

特点

本蝶阀系吸收、消化国外技术，并结合国内用户意见和生产中积累的经验而精心研制的新一代产品。

1、采用三维偏心结构，阀体密封圈采用多层次密封圈结构，使蝶板同阀体密封面均匀可靠接触，可达到气密封无泄漏。

2、结构独特、操作灵活、省力、方便，使用寿命长。

3、耐高温、耐腐蚀、耐磨损的三维偏心。

产品材料表

零件名称	材料
阀体	铸钢、不绣钢、铬钥钢、合金钢、双相钢
蝶板	铸钢、不绣钢、铬结钢、合金钢、双相钢
阀座	不绣钢、堆焊司太立等硬质合金
密封圈	不绣钢与耐高温石棉板组合成多层次
阀杆	20Cr13、1Cr13不绣钢、铬银钢、特殊材料
轴套	奥氏体不绣钢、304氮化、ZG00Cr18Ni10
填料	柔性石墨、PTFE
填料压盖	铸钢、不绣钢
支架	铸钢、不绣钢

产品参数

♦执行标准

设计与制造

法兰连接

结构长度

试验与检验

GB/T 12238

GB/T9113.1 GB/T9113.2

GB/T 9115.1 GB/T 9115.2 HG20592

GB/T 12221

GB/T 13927

♦主要技术参数

公称通径	DN(mm)	50-2000				50-500
公称压力	PN(MPa)	0.6	1.0	1.6	2.5	4.0
试验压力Ps(MPa)	强度试验	0.9	1.5	2.4	3.75	6.0
	密封试验	0.66	1.1	1.76	2.75	4.4
	气密封试验	0.6	0.6	0.6	0.6	0.6
渗漏率	<0.1 x DNmm3/s(符合 Conform GB/T13927标准 Standard)
适用温度	碳钢 : -29℃~425℃　　不绣钢 :-40℃~600℃
适用介质	空气、水、蒸汽、煤气、油品及酸、碱、盐带有弱腐蚀性介质等
驱动形式	蜗轮传动、气动传动、电动传动、液动传动

♦主要外形连接尺寸

DN		结构长度L		外形尺寸(参考值)										法兰尺寸(标准值)Flange dnwnsions (standard)
毫米 mm	英寸Inches	短	长	H	Dd343H			Dd643H			Dd943H			PN0.25MPa			PN0.6MPa			PN1.0MPa
毫米 mm	英寸Inches	短	长	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	Z-d	D	D1	Z-d	D	D1	Z-d
40	1 1/2	106	140	107	330	180	200	605	245	72	530	250	255	130	100	4-14	130	100	4-14	150	110	4-18
50	2	108	150	112	350	180	200	625	245	72	530	250	255	140	110	4-14	140	110	4-14	165	125	4-18
65	2 1/2	112	170	115	370	180	200	645	245	72	530	250	255	160	130	4-14	160	130	4-14	185	145	4-18
80	3	114	180	120	380	180	200	675	355	92	565	250	255	190	150	4-18	190	150	4-18	200	160	8-18
100	4	127	190	138	420	180	200	715	355	92	600	250	255	210	170	4-18	210	170	4-18	220	180	8-18
125	5	140	200	164	460	180	200	800	355	92	640	250	255	240	200	8-18	240	200	8-18	250	210	8-18
150	6	140	210	175	555	270	280	850	250	170	705	300	315	265	225	8-18	265	225	8-18	285	240	8-22
200	8	152	230	200	760	400	425	925	250	170	775	300	315	320	280	8-18	320	280	8-18	340	295	8-22
250	10	165	250	243	830	400	425	1035	450	220	945	300	315	375	335	12-18	375	335	12-18	395	350	12-22
300	12	178	270	250	895	450	560	1070	450	220	1070	300	315	440	395	12-22	440	395	12-22	445	400	12-22
350	14	190	290	280	950	450	560	1190	450	280	1140	300	315	490	445	12-22	490	445	12-22	505	460	16-22
400	16	216	310	305	1190	535	580	1250	650	280	1210	300	315	540	495	16-22	540	495	16-22	565	515	16-26
450	18	222	330	350	1255	535	580	1295	650	280	1335	575	714	595	550	16-22	595	550	16-22	615	565	20-26
500	20	229	350	380	1305	535	580	1455	850	380	1415	575	714	645	600	20-22	645	600	20-22	670	620	20-26
600	24	267	390	445	1340	570	660	1585	850	380	1605	656	810	755	705	20-26	755	705	20-26	780	725	20-30
700	28	292	430	480	1520	750	550	1700	1250	380	1844	656	810	860	810	24-26	860	810	24-26	895	840	24-30
800	32	318	470	530	1710	750	550	1865	1250	380	2040	656	810	975	920	24-30	975	920	24-30	1015	950	24-33
900	36	330	510	580	1810	750	550	2015	1500	580	2255	785	863	1075	1020	24-30	1075	1020	24-30	1115	1050	28-33
1000	40	410	550	650	1960	900	750	2226	1500	580	2380	785	863	1175	1120	28-30	1175	1120	28-30	1230	1160	28-36
1200	48	470	630	760	2250	1000	925				2640	785	863	1375	1320	32-30	1405	1340	32-33	1455	1380	32-39
1400	56	530	710	850	2435	1000	925				2886			1575	1520	36-30	1630	1560	36-36	1675	1590	36-42
1600	64	600	790	1030	2780	1000	925				3156			1790	1730	40-30	1830	1760	40-36	1915	1820	40-48
1800	72	670	870	1230	3020	1100	980				3421			1990	1930	44-30	2045	1970	44-39	2115	2020	44-48
2000	80	760	950	1350	3270	1100	980				3685			2190	2130	48-30	2265	2180	48-42	2325	2230	48-48

♦主要外形连接尺寸

DN		结构长度L		外形尺寸(参考值)										法兰尺寸(标准值)Flange dnwnsions (standard)
毫米 mm	英寸 Inches	短	长	H	Dd343H			Dd643H			Dd943H			PN1.6MPa			PN2.5MPa
毫米 mm	英寸 Inches	短	长	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	Z-d	D	D1	Z-d
50	2	108	150	112	350	180	200	625	245	72	530	250	255	165	125	4-18	165	125	4-18
65	2 1/2	112	170	115	370	180	200	625	245	72	530	250	255	185	145	4-18	185	145	8-18
80	3	114	180	120	380	180	200	645	245	72	565	250	255	200	160	8-18	200	160	8-18
100	4	127	190	138	420	180	200	675	355	92	600	250	255	220	180	8-18	235	190	8-22
125	5	140	200	164	460	180	200	715	355	92	640	250	255	250	210	8-18	270	220	8-26
150	6	140	210	175	555	270	280	800	355	92	705	300	315	285	240	8-22	300	250	8-26
200	8	152	230	200	760	400	425	850	250	170	775	300	315	340	295	12-22	360	310	12-26
250	10	165	250	243	830	400	425	925	250	170	945	300	315	405	355	12-26	425	370	12-30
300	12	178	270	250	895	450	560	1035	450	220	1070	300	315	460	410	12-26	485	430	16-30
350	14	190	290	280	950	450	560	1070	450	220	1140	300	315	520	470	16-26	555	490	16-33
400	16	216	310	305	1190	535	580	1190	450	220	1210	300	315	580	525	16-30	620	550	16-36
450	18	222	330	350	1255	535	580	1250	650	280	1335	575	714	640	585	20-30	670	600	20-36
500	20	229	350	380	1305	535	580	1290	650	280	1415	575	714	715	650	20-33	730	660	20-36
600	24	267	390	445	1340	570	660	1455	850	380	1605	656	810	840	770	20-36	845	770	20-39
700	28	292	430	480	1520	750	550	1585	850	380	1844	656	810	910	840	24-36	960	875	24-42
800	32	318	470	530	1710	750	550	1700	1250	380	2040	656	810	1025	950	24-39	1085	990	24-48
900	36	330	510	580	1810	750	550	1865	1250	380	2255	785	863	1125	1050	28-39	1185	1090	28-48
1000	40	410	550	650	1960	900	750	2015	1250	380	2380	785	863	1255	1170	28-42	1320	1210	28-56
1200	48	470	630	760	2250	1000	925	2250	1250	380	2640	785	863	1485	1390	32-48	1530	1420	32-56
1400	56	530	710	850	2435	1000	925				2886			1685	1590	36-48	1755	1640	36-62
1600	64	600	790	1030	2780	1000	925				3156			1930	1820	40-56	1975	1860	40-62
1800	72	670	870	1230	3020	1100	980				3421			2130	2020	44-56	2195	2070	44-70
2000	80	760	950	1350	3270	1100	980				3685			2345	2230	48-62	2425	2300	48-70
