安全阀系列

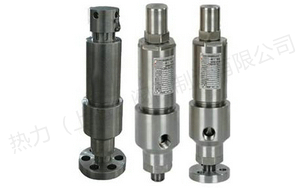

安全溢流阀
产品简介
产品名称： 安全溢流阀 产品型号： AY42H、YA802Y 驱动方式： 自动 连接形式： 螺纹,法兰 结构形式： 弹簧式 密封结构： 硬密封 压力范围： 16.0MPa-60.0MPa 公称通径： DN15-40 常用材质：
订购热线：15901990488
021-57520210
产品介绍
产品名称： 安全溢流阀   产品型号： AY42H、YA802Y
  驱动方式： 自动   连接形式： 螺纹,法兰
  结构形式： 弹簧式   密封结构： 硬密封
  压力范围： 16.0MPa-60.0MPa   公称通径： DN15-40
  常用材质： WCB,锻钢,不锈钢   铭牌： 热力（上海）阀门制造有限公司品牌

产品说明

安全溢流阀在系统中起安全保护作用在设备或管路上作为超压保护装置。当系统压力超过规定值时，安全阀顶开，将系统中的一部分气体排入大气，使系统压力不超过允许值，从而保证系统不因压力过高而发生事故。

AY42H、YA802Y安全溢流阀性能规范

型号 公称压力 开启压力分级 工作温度（℃） 适用介质
AY42H-160 、YA802Y-160 16.0 6.3～16.0 200 水、油品等
AY42H-250 、YA802Y-250 25.0 10.0～25.0
AY42H-400、YA802Y-400、YA802Y-600 40.0-60.0 20.0～60.0

 主要外形尺寸

型号 公称通径 尺寸
D D1 K M Z-?d b L L1 Rc ≈H
AY42H-160
AY42H-250
AY42H-400		 15 135 95 25 M48×2 4-22 25 65 140 1/2" 329
25 165 115 30 M52×2 6-26 28 80 150 1" 447
25 200 145 38 M80×3 6-29 40 90 180 11/2" 485
32 225 170 42 M100×3 6-33 50 100 200 21/2" 570

主要外形尺寸

型号 公称通径 尺寸
Rc ZG L L1 ≈H
YA802Y-600 15 1/2" 1/2" 52 90 250
25 1" 1" 52 113 275
40 11/2" 11/2" 52 157 336

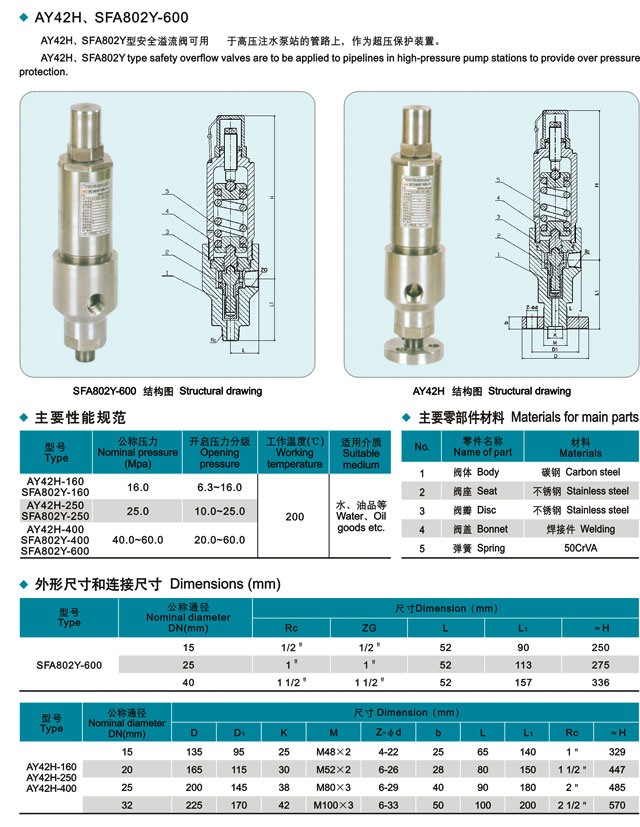

安全溢流阀,高压安全溢流阀参数尺寸图:
