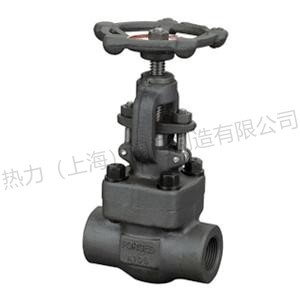

J11Y、J61Y 、J41Y高温高压锻钢截止阀整体法兰端阀门有三种阀盖设计，第一种是螺栓型阀盖，通过凹凸面连接，
采用不锈钢带与柔性石墨缠绕垫片，按需求也可采用环连接，第二种是焊接型阀盖，通过螺纹密封后焊接，按需求也可直接采用刚性焊接，
第三种是自密封阀盖，通过螺纹与自密封阀盖连接。
高温高压锻钢截止阀结构型式
1、全通径或缩径
2、结构长度按ANSI/ASME B16.10
3、法兰按ANSI/ASME B16.5
4、自密封阀盖
5、明杆带支架
6、两端自动调整的填料压套；
7、本体倒密封
8、整体阀体法兰
9、对焊端按ANSI/ASME B16.25
10、环连接阀体阀盖垫片
11、用缠绕式垫片的螺栓型阀盖、螺纹密封、焊接型阀盖，或自密封阀盖
高温高压锻钢截止阀结构设计和规范
☆锻钢整体法兰端制造按API602,BS5352,ANSI/ASME B16.34,
☆试验与验收按API 598,
☆标识按照MSS SP-25。
高温高压锻钢截止阀J11Y、J61Y 、J41Y零件材料
|
序号 |
零件名称 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
|
|
Type A105 |
Type F22 |
Type F304(L) |
Type F316(L) |
||
|
1 |
阀体 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
2 |
垫片 |
316+柔性石墨 |
316夹柔性石墨+PTFE |
||
|
3 |
螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
4 |
圆柱销 |
A276 420 |
A276 304 |
||
|
5 |
填料压套 |
A276 410 |
A182 F304(L) |
A182 F316(L) |
|
|
6 |
活节螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
7 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
8 |
阀杆螺母 |
A276 410 |
|||
|
9 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
10 |
铭牌 |
SS |
|||
|
11 |
手轮 |
A197 |
|||
|
12 |
填料压板 |
A216 WCB |
A351 CF8 |
||
|
13 |
填料 |
Flexible Graphite |
PTFE |
||
|
14 |
阀盖 |
A105 |
A276 304 |
A182 F304(L) |
A182 F316(L) |
|
15 |
阀杆 |
A182 F6 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
16 |
阀瓣 |
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
|
适用介质 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
||
|
适用温度 |
-29℃～425℃ |
-29℃～550℃ |
-29℃～180℃ |
||
高温高压锻钢截止阀规格尺寸及重量 （mm） 150～600LB
|
NPS
|
1/2"
|
3/4"
|
1"
|
1 1/4"
|
11/2"
|
2"
|
||
|
L(RF)
L1(BW) |
150Lb
|
180
|
117
|
127
|
140
|
165
|
203
|
|
|
300Lb
|
152
|
178
|
203
|
216
|
229
|
267
|
||
|
600Lb
|
165
|
190
|
216
|
229
|
241
|
292
|
||
|
H(开)
|
150Lb～300Lb
|
166
|
171
|
207
|
240
|
258
|
330
|
|
|
600Lb
|
171
|
207
|
240
|
258
|
330
|
380
|
||
|
W
|
100
|
100
|
125
|
160
|
160
|
180
|
||
|
重量
|
150Lb
|
RF
|
4.5
|
6.9
|
9.8
|
13.5
|
19.5
|
28.0
|
|
BW
|
2.3
|
3.6
|
7.8
|
8.2
|
12.0
|
15.0
|
||
|
300Lb
|
RF
|
4.8
|
7.7
|
11.0
|
16.8
|
21.2
|
32.6
|
|
|
BW
|
2.8
|
4.0
|
8.5
|
9.2
|
12.6
|
16.8
|
||
|
600Lb
|
RF
|
5.6
|
7.8
|
12.5
|
17.0
|
23.5
|
38.8
|
|
|
BW
|
3.4
|
4.7
|
9.2
|
10.5
|
13.3
|
18.9
|
||
900～1500LB
|
NPS
|
1/2"
|
3/4"
|
1"
|
1 1/4"
|
11/2"
|
2"
|
|
|
L(RTJ)
|
900Lb～1500Lb
|
216
|
229
|
254
|
279
|
305
|
371
|
|
H(BW)
|
900Lb～1500Lb
|
216
|
229
|
254
|
279
|
305
|
368
|
|
H(开)
|
207
|
207
|
240
|
258
|
330
|
355
|
|
|
W
|
125
|
125
|
160
|
160
|
180
|
200
|
|
|
柔性石墨
|
RTJ
|
8.0
|
13.2
|
17.4
|
19.0
|
24.5
|
31.0
|
|
BW
|
5.2
|
10.0
|
14.6
|
15.8
|
20.5
|
27.8
|
|
