蝶阀系列

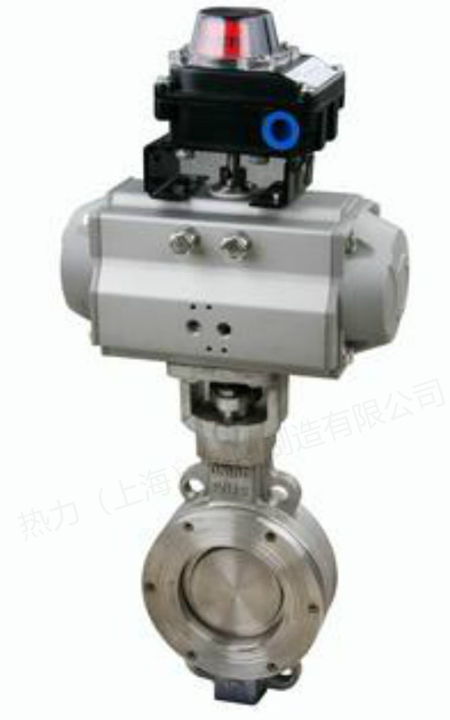

D673W/F气动硬密封对夹式蝶阀
产品简介
【产品用途】 热力阀门产品D673H、D643H金属硬密封气动蝶阀是一种转角为90的旋转类阀门,密封性能优良，流通能力大，结构简单，使用寿命长，便于维修。配用的执行机构是GT型，BAW型，
订购热线：15901990488
021-57520210
产品介绍
【产品用途】
               热力阀门产品D673H、D643H金属硬密封气动蝶阀是一种转角为90°的旋转类阀门,密封性能优良，流通能力大，结构简单，使用寿命长，便于维修。配用的执行机构是GT型，BAW型，BA型执行机构，结构简单，紧凑，性能优，输出力矩大等特点。气动蝶阀执行机构分单作用和双作用两种型号。单作用式的独特优点是一旦动力源发生故障，蝶阀将按控制系统的要求自动处于开启或关闭的位置。产品广泛应用于化工，石油，轻纺，电力，食品制药，制冷，造纸等工业领
【产品特点】
1、蝶板，阀杆，阀体，同心设计扭矩小
2、可双向安装
3、自清洁式阀座
4、防吹出式阀杆
5、ISO 5211 顶法兰
6、可选加长式阀杆
7、可提供对夹和法兰连接方式

【执行标准】
设计规范：GB/T 12238
结构长度：GB/T 12221
连接法兰：JB/T 79,HG20592,GB9113,ANSI
试验与检验：JB/T 9092,GB/T13927
压力-温度：GB/T 9131
产品标识：GB/T 12220
【产品型号】
材质 型号
WCB

D673H-16C,D673H-25,D673H-40,D673H-64,D673H-100
CF8 D673H-16P,D673H-25P,D673H-40P,D673H-64P,D673H-100P
CF3 D673H-16R,D673H-25R,D673H-40R,D673H-64R,D673H-100R
【产品性能规范】
气动蝶阀性能规范
公称压力（MPa） 1.6 2.5 4.0
密封试验压力（MPa） 1.76 2.75 4.4
壳体试验压力（MPa） 2.4 3.75 6.0
适用温度（℃） ≤300℃
材料 阀体 WCB,CF8,CF3
蝶板 WCB,CF8,CF3
填料 聚四氟乙烯、柔性石墨
手轮，手柄 QT450-10
阀杆 2Cr13、304SS,316SS
密封 不锈钢/司太立
【主要外形连接尺寸】
D673H、D643H气动蝶阀外形尺寸(mm)
通径 L H 对夹式 法兰式 PN1.0 PN1.6 PN2.5
对夹式 法兰式 H2 A2 H2 A2 D D1 Z-d D D1 Z-d D D1 Z-d
50 43 108 112 625 245 625 245 165 125 4-18 165 125 4-18 165 125 4-18
65 46 112 115 625 245 625 245 185 145 4-18 185 145 4-18 185 145 8-18
80 49 114 120 645 245 645 245 200 160 8-18 200 160 8-18 200 160 8-18
100 56 127 138 675 355 675 355 220 180 8-18 220 180 8-18 235 190 8-22
125 64 140 164 715 355 715 355 250 210 8-18 250 210 8-18 270 220 8-26
150 70 140 175 800 355 800 355 285 240 8-22 285 240 8-22 300 250 8-26
200 71 152 215 850 250 850 250 340 295 8-22 340 295 12-22 360 310 12-26
250 76 165 243 925 250 925 250 395 350 12-22 405 355 12-26 425 370 12-30
300 83 178 285 1035 450 1035 450 445 400 12-22 460 410 12-26 485 430 16-30
350 92 190 320 1070 450 1070 450 505 460 16-22 520 470 16-26 555 490 16-33
400 102 216 350 1190 450 1190 450 565 515 16-26 580 525 16-30 620 550 16-36
450 114 222 350 1250 650 1250 650 615 565 20-26 640 585 20-30 670 600 20-36
500 127 229 380 1290 650 1290 650 670 620 20-26 715 650 20-33 730 660 20-36
600 154 267 435 1455 850 1455 850 780 725 20-30 840 770 20-36 845 770 20-39
700 165 292 480 1585 850 1585 850 895 840 24-30 910 840 24-36 960 875 24-42
800 190 318 530 1700 1250 1700 1250 1015 950 24-33 1025 950 24-39 1085 990 24-48
900 203 330 595 1965 1250 1965 1250 1115 1050 28-33 1125 1050 28-39 1185 1090 28-48
1000 216 410 650 2015 1250 2015 1250 1230 1160 28-36 1255 1170 28-42 1320 1210 28-56

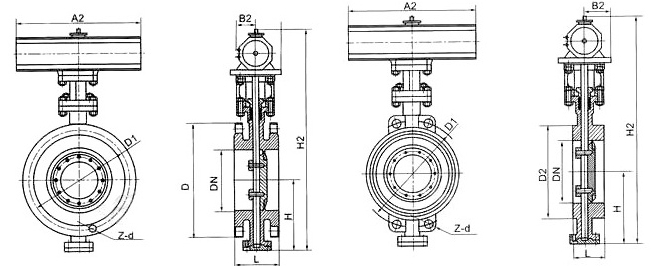

【结构图片】

气动蝶阀结构图
声明：本文中所有文字、数据、图片均只适用于参考，性能参数、结构尺寸参数、涡轮沟槽式蝶阀D381X价格等详情，请联系我们，电话：021-57520210
