减压阀系列
Y43H蒸汽减压阀
产品简介
 先导活塞式蒸汽减压阀 概述: Y43H先导活塞式蒸汽减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、
订购热线：15901990488
021-57520210
产品介绍

先导活塞式蒸汽减压阀概述:
Y43H先导活塞式蒸汽减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。
导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，
通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
 一、Y43H先导活塞式蒸汽减压阀简介：
本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、
膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。 主产品主要用于蒸汽管路，起减压稳压作用。
二、Y43H先导活塞式蒸汽减压阀主要技术参数和性能指标：
公称压力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
壳体试验压力(Mpa)* 2.4 3.75 6.0 9.6 15.0 24
密封试验压力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
最高进口压力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
出口压力范围(Mpa) 0.1-1.0 0.1-1.6 0.1-2.5 0.5-3.5 0.5-3.5 0.5-4.5
压力特性偏差(Mpa)△P2P GB12246-1989
流量特性偏差(Mpa)P2G GB12246-1989
最小压差(Mpa) 0.15 0.15 0.2 0.4 0.8 1.0
渗漏量 GB12245-1989
*：壳体试验不包括膜片、顶盖
三、Y43H先导活塞式蒸汽减压阀主要零件材料：
零件名称 零件材料
阀体 阀盖 底盖 WCB
阀座 阀盘 2Cr13
缸套 2Cr13/25(镀硬铬)
活塞 2Cr13/铜合金
活塞环 合金铸铁
导阀座 导阀杆 2Cr13
膜片 1Cr18Ni9Ti
主阀弹簧 50CrVA
导阀主弹簧 50CrVA
调节弹簧 60Si2Mn
四、Y43H先导活塞式蒸汽减压阀流量系数(Cv)
DN  15  20  25  32  40  50  65  80  100  125  150  200  250  300  350  400  500
Cv  1  2.5  4  6.5  9  16  25  36  64  100  140  250  400  570  780  1020  1500
五、Y43H先导活塞式蒸汽减压阀外形尺寸：

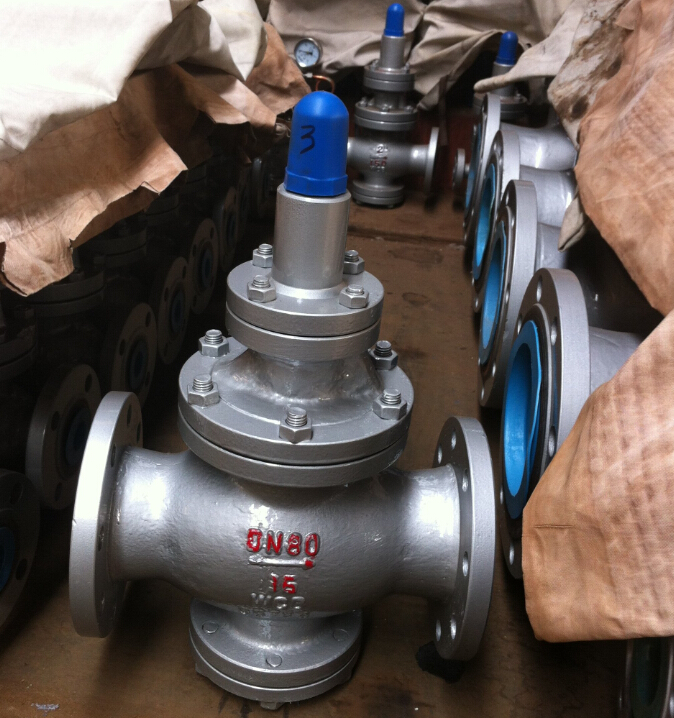

Y43H先导活塞式蒸汽减压阀   Y43H先导活塞式蒸汽减压阀结构图
1、外形尺寸(PN1.6-4.0)：单位：mm
公称通径
DN 		 外 形 尺 寸
L  H  Hl
1.6/2.5MPa  4.0MPa
15  160  180  295  90
20  160  180  330  98
25  180  200  330  110
32  200  220  330  110
40  220  240  345  125
50  250  270  345  125
65  280  300  350  130
80  310  330  385  160
100  350  380  385  170
125  400  450  400  200
150  450  500  415  210
200  500  550  475  240
250  650  525  290
300  800  580  335
350  850  620  375
400  900  660  405
450  900  730  455
500  950  750  465
2、外形尺寸(PN6.4-16.0)：单位：mm
公称通径
DN 		 外 形 尺 寸
L  H  Hl
6.4MPa  10.0/16.0MPa
15  180  180  305  105
20  180  200  340  105
25  200  220  340  120
32  220  230  340  120
40  240  240  355  135
50  270  300  355  135
65  300  340  360  140
80  330  360  395  17
100  380  400  185
125  450  415  215
150  500  430  225
200  550  495  260
250  650  545  310
300  800  600  355
350  850  640  395
400  900  690  435
500  950     780  495
