球阀系列

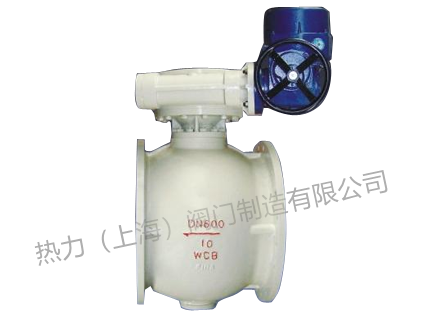

料浆半球阀
产品简介
产品概述 产品特点 ◆ 执行标准 设计与制造 结构长度 法兰连接 试验与检验 驱动方式 GB/T12237 GB/T12221 GB/T9115.8-1 1 GB/T13927 手动、电动、蜗轮蜗杆传动 注：系列连接法兰尺寸可根据用户要
订购热线：15901990488
021-57520210
产品介绍
产品概述
产品特点

◆执行标准

设计与制造

结构长度

法兰连接

试验与检验

驱动方式

GB/T12237

GB/T12221

GB/T9115.8-1 1

GB/T13927

手动、电动、蜗轮蜗杆传动

注：系列连接法兰尺寸可根据用户要求设计制造。

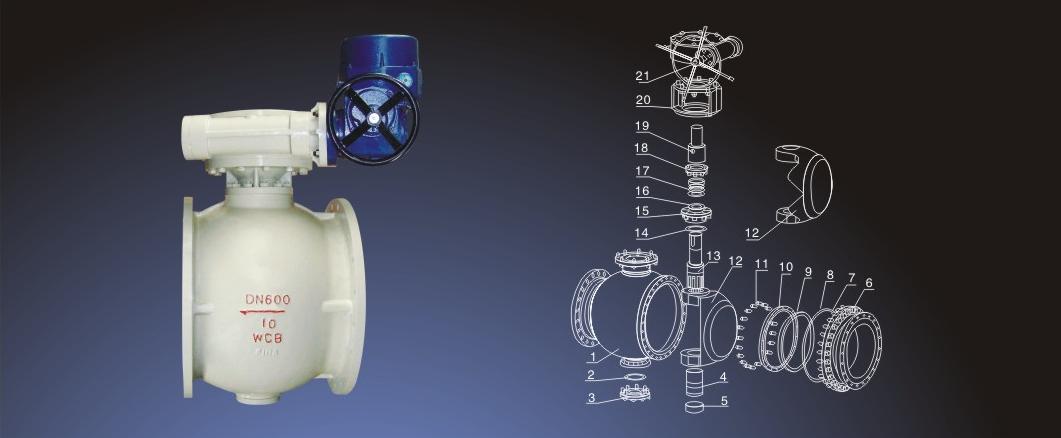

产品材料表

◆主要零件材料

序号

零件名称

材质

序号

零件名称

材质

1

阀体

A216-WCB

12

半球体

A216-WCB+HCr

2

垫片

柔性石墨+不锈钢

13

上阀杆

A276-410

3

底盖

A105

14

垫片

PTFE

4

衬套

PTFE+不绣钢

15

阀盖

A105

5

下阀杆

A276-410

16

填料垫

A276-410

6

左体

A216-WCB

17

填料

柔性石墨

7

螺柱

A193-B7

18

填料压套

A105

8

垫片

预紧螺栓

19

连接套

AISI 1045

9

密封圈

PTFE

20

支架

A216-WCB

10

压紧圈

ASTM A105

21

驱动机构

-

11

螺钉

A193-B7

-

-

-
产品参数

◆主要外形连接尺寸  PNI.OMPa

DN
(mm)

L

D

C

d

b

n-Φ

手动

蜗轮蜗杆传动

电动
M
Mo
WT(kg)
B
Bo
驱动装置
WT(kg)
H
H1
Ho
驱动装罝
WT(kg)

50

178

165

125

99

20

4-Φ18

160

250

17

-

-

-

-

-

-

-

-

-

65

190

185

145

118

20

4-Φ18

195

250

18

-

-

-

-

-

-

-

-

-

80

203

200

160

132

20

8-Φ18

215

300

22

255

200

O 型 Type

30

454

359

190

Q60-1

100

100

229

220

180

156

22

8-Φ18

250

300

30

290

300

A 型 Type

40

493

398

190

Q60-1

135

125

254

250

210

184

22

8-Φ18

290

350

45

330

300

A 型 Type

65

574

424

400

Q120-1

192

150

267

285

240

211

24

8-Φ22

295

400

53

350

300

A 型 Type

74

646

496

400

Q120-1

200

200

292

340

295

266

24

8-Φ22

-

-

-

390

400

B 型 Type

100

678

528

400

Q120-1

225

250

394

395

350

319

26

12-Φ22

-

-

-

515

400

B 型 Type

195

652

435

200

SMC-04/
HOBC

360

300

419

445

400

370

26

12-Φ22

-

-

-

545

600

C 型 Type

250

761

480

280

SMC-04/
HOBC

415

350

550

505

460

429

26

16-Φ22

-

-

-

590

600

C 型 Type

369

771

520


280

SMC-04/
HOBC

435

400

600

565

515

480

26

16-Φ26

-

-

-

625

600

C 型 Type

450

831

580

280

SMC-03/
H2BC

542

450

650

615

565

530

28

20-Φ26

-

-

-

660

600

D 型 Type

600

921

670

305

SMC-00/
H3BC


672

500

700

670

620

582

28

20-Φ26

-

-

-

695

800

D 型 Type

730

943

770

305

SMC-00/
H3BC

892

600

800

780

725

682

30

20-Φ30

-

-

-

732

800

D 型 Type
i

850

1123

850

305

SMC-0/ H4BC

995

◆主要外形连接尺寸  PNI.6MPa

DN
(mm)

L

D

C

d

b

n-Φ

手动

蜗轮蜗杆传动

电动
M
Mo
WT(kg)
B
Bo
驱动装置
WT(kg)
H
H1
Ho
驱动装罝
WT(kg)

50

178

165

125

99

20

4-Φ18

160

250

17

-

-

-

-

-

-

-

-

-

65

190

185

145

118

20

4-Φ18

195

250

18

-

-

-

-

-

-

-

-

-

80

203

200

160

132

20

8-Φ18

215

300

22

255

200

O 型 Type

30

454

359

190

Q60-1

100

100

229

220

180

156

22

8-Φ18

250

300

30

290

300

A 型 Type

40

493

398

190

Q60-1

135

125

254

250

210

184

22

8-Φ18

290

350

45

330

300

A 型 Type

65

574

424

400

Q120-1

192

150

267

285

240

211

24

8-Φ22

295

400

53

350

300

A 型 Type

74

646

496

400

Q120-1

200

200

292

340

295

266

24

8-Φ22

-

-

-

390

400

B 型 Type

105

678

528

400

Q120-1

230

250

394

405

355

319

26

12-Φ22

-

-

-

515

400

B 型 Type

200

652

435

200

SMC-O4/H0BC

370

300

419

460

410

370

28

12-Φ22

-

-

-

545

600

C 型 Type

250

761

480

280

SMC-04/H1BC

425

350

550

520

470

429

30

16-Φ22

-

-

-

590

600

C 型 Type

375

771

520

280

SMC-03/H2BC

450

400

600

580

525

480

32

16-Φ26

-

-

-

625

600

C 型 Type

460

831

580

280

SMC-00/H3BC

557

450

650

640

585

548

34

20-Φ26

-

-

-

660

600

D 型 Type

610

921

670

305

SMC-00/H3BC

690

500

700

715

650

609

36

20-Φ26

-

-

-

695

800

D 型 Type

750

943

770

305

SMC-00/H3BC

913

◆主要外形连接尺寸  PN2.5MPa

DN
(mm)

L

D

C

d

b

n-Φ

蜗轮蜗杆传动

电动
B
Bo
驱动装置
WT(kg)
H
H1
Ho
驱动装罝
WT(kg)

80

203

200

160

132

24

8-Φ18

255

300

A 型 Type

32

589

484

190

Q60-1

105

100

229

235

190

156

24

8-Φ22

290

300

A 型 Type

48

595

500

190

Q60-1

145

125

254

270

220

184

26

8-Φ26

330

300

A 型 Type

68

650

500

400

Q120-1

195

150

267

300

250

211

28

8-Φ26

350

400

B 型 Type

85

739

589

400

Q120-1

205

200

292

360

310

274

30

12-Φ26

390

400

B 型 Type

113

799

649

400

Q120-1

245

250

394

425

370

330

32

12-Φ30

515

400

B 型 Type

203

652

435

200

SMC-04/H1BC

378

300

419

485

430

389

34

16-Φ30

545

600

C 型 Type

260

761

480

280

SMC-04/H1BC

440

350

550

555

490

448

38

16-Φ33

590

600

C 型 Type

375

771

520

280

SMC-04/H1BC

460

400

600

620

550

503

40

16-Φ36

625

800

D 型Type

475

831

580

280

SMC-04/H1BC

580

450

650

670

600

548

42

20-Φ36

660

800

D 型 Type

625

921

670

305

SMC-04/H1BC

715

◆主要外形连接尺寸  PN4.0MPa

DN
(mm)

L

D

C

d

b

n-Φ

蜗轮蜗杆传动

电动
B
Bo
驱动装置
WT(kg)
H
H1
Ho
驱动装罝
WT(kg)

80

203

200

160

132

24

8-Φ18

255

300

A 型 Type

32

589

484

190

Q60-1

105

100

229

235

190

156

24

8-Φ22

290

300

A 型 Type

48

595

500

190

Q60-1

145

125

254

270

220

184

26

8-Φ26

330

400

B 型 Type

68

650

500

400

Q120-1

195

150

267

300

250

211

28

8-Φ26

350

400

B 型 Type

85

739

589

400

Q120-1

205

200

292

375

320

284

34

12-Φ30

390

400

B 型 Type

120

799

649

400

Q120-1

250

250

394

450

385

345

38

12-Φ30

515

600

C 型 Type

208

652

435

200

SMC-04/H1BC

445

300

419

515

450

409

42

16-Φ33

545

600

C 型 Type

265

761

480

280

SMC-04/H1BC

465

350

550

580

510

465

46

l6-Φ36

590

600

D 型 Type

383

771

520

280

SMC-04/H1BC

588
