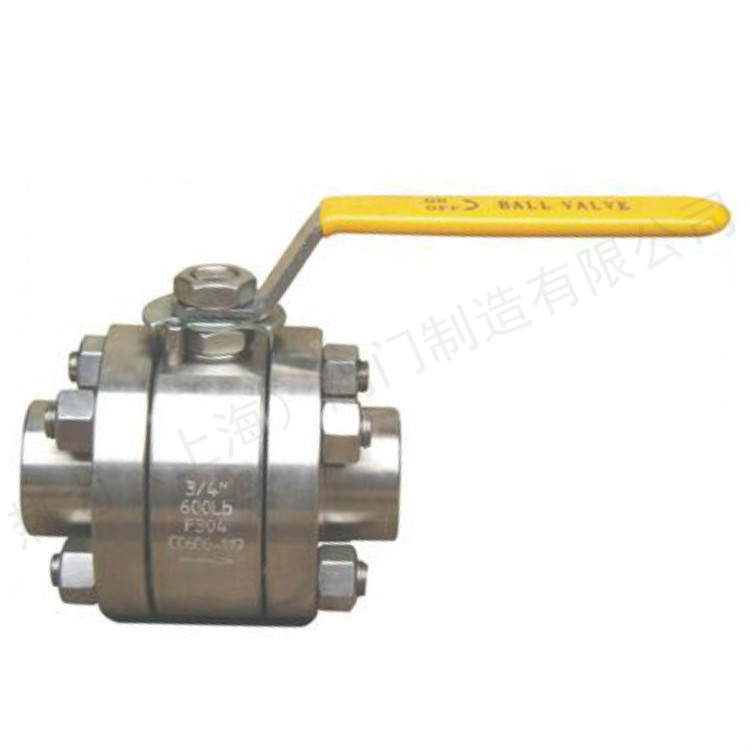

锻钢焊接球阀Q61N

产品简介

热力（上海）阀门制造有限公司一、Q61N 高压球阀产品特征：公称压力：16-32MPa 适用温度范围:-20～232℃～350℃ 适用介质:水、油、气及某些腐蚀性液体（W O G）焊接类型：对焊（BW）、

订购热线：15901990488
021-57520210

在线咨询

产品介绍

热力（上海）阀门制造有限公司
一、Q61N高压球阀产品特征：
公称压力：16-32MPa
适用温度范围:-20～232℃～350℃
适用介质:水、油、气及某些腐蚀性液体（W O G）
焊接类型：对焊（BW）、承接焊（SW）
二、Q61N高压球阀PN16MPa主要连接尺寸及重量：

型号	公称压力	尺寸（mm)
型号	公称压力	L	L1	D	D1	H	L0
Q61F/N-160 Q661F/N-160	10	150	60	90	18	58	220
	15	170	70	100	23	62	220
	20	191	81	110	29	75	250
	25	205	95	115	36	80	250
	32	230	110	150	43	96	300
	40	260	120	170	49	111	400
	50	330	140	200	61	128	400
	65	360	150	225	80	180	500
	80	380	160	270	105	200	600
	100	430	188	320	118	245	800

三、Q61N高压球阀PN32MPa主要连接尺寸及重量：

型号	公称压力	气动装置	尺寸（mm)
型号	公称压力	气动装置	L	L1	D	D1	H	L0
Q61F/N-160 Q661F/N-320	10	QD60	150	60	90	18	58	220
	15	QD100	170	70	100	23	62	220
	20	QD100	191	81	110	29	75	250
	25	QD100	205	95	115	36	80	250
	32	QD150	230	110	150	43	96	300
	40	QD150	260	120	170	49	111	400
	50	QD150	330	140	200	61	128	400
	65		360	150	225	80	180	500
	80		380	160	270	105	200	600
	100		430	188	320	118	245	800

四、Q61N高压球阀主要零件材料：

适用介质	型号	阀体	球体、阀杆	手柄	密封圈	垫片、填料
水、蒸汽、油品	Q61N-160/320C Q661N-160/320C	A105、45	1C18Ni9Ti12Mo9Ti	铸铁WCB	聚四氟乙烯PTFE 增强聚四氟乙烯VUILUK PTFE 对位聚苯PPL	聚四氟乙烯PTFE 对位聚苯PPL
硝酸类	Q61N-160/320P Q661N-160/320P	304/1C18Ni9Ti	304/1C18Ni9Ti
醋酸类	Q61N-160/320R Q661N-160/320R	316/1C18Ni9Ti12Mo2Ti	316/1C18Ni9Ti12Mo2Ti

五、Q61N高压球阀订货说明：

1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧驱动方式⑨是否带附件以便我们的为您正确选型。
2、如有特殊要求时请在订购产品时注明
3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
