Q361F-25C全焊接球阀的简单介绍

热力阀门Q361F-25C全焊接球阀焊接球阀采用碳钢无缝钢管压制成型整体式，阀门自身全由焊接式技术组合而成。
密封环本体采用含量20%Carbon(碳素)的PTFE材质，保障焊接球阀完全达到无泄漏(0%)。

Q361F-25C全焊接球阀的详细信息

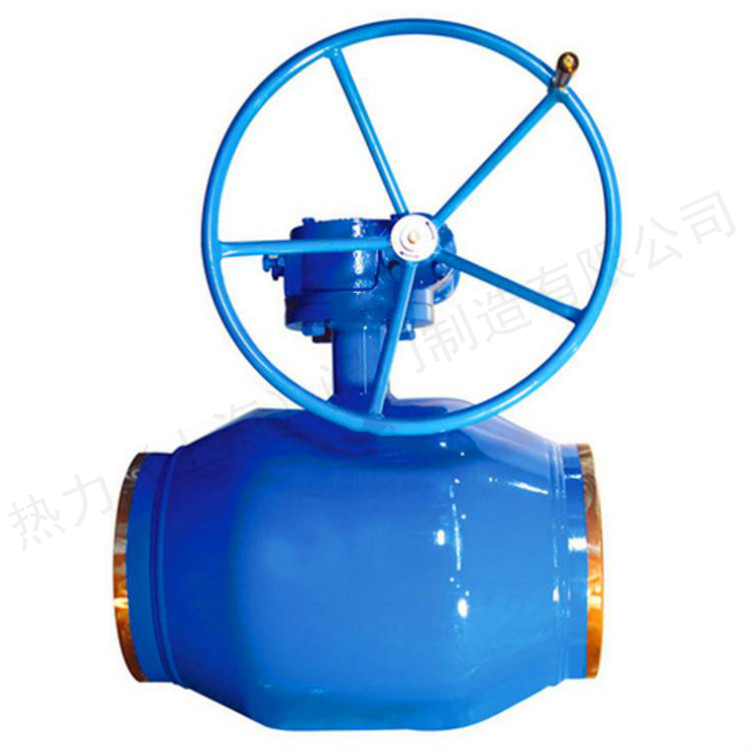

Q361F-25C全焊接球阀

焊接球阀采用碳钢无缝钢管压制成型整体式，阀门自身全由焊接式技术组合而成。密封环本体采用含量20%Carbon(碳素)的PTFE材质，
保障焊接球阀完全达到无泄漏(0%)。
阀座设计采用碳纤维增强特氟隆密封环及碟形簧构成的，所以对压力和温度的变化适应能力强，在标注压力和温度范围内不会产生任何泄滑现象。
阀体材料跟管道材质一样，不会出现应力不均，也不会由于车辆经过地面时而产生变形，管道耐老化，焊接球阀：外形美观、开关灵便、体积轻小、
适用广泛、使用寿命长。

主要用途：

城市燃气：燃气输出管道、主干线及各支线供应管道等。
集中供热：大型供热设备输出管线、主干线、支线。
热交换机：管道及各回路启闭。
钢铁厂：　各种流体管道、废气排放管道、煤气和热力供应管道、燃料供应管道。
各种工业设备：各种热处理管道、各种工业煤气和热力管道。　

焊式球阀从DN50～DN1000（2"～40")PN150LB～1500LB。该阀密封性能好，可靠性高，产品无外漏，使用更安全，密封性能好，使用寿命长。
适用于输油、输气等长输管线，以及对管道要求高的重要场所。
焊接标准：ANSIB16.25 OR GB12224

主要零部件材料

零件名称 Part name	材料 Material
阀体/盖 Body/Bonnet	A105、304、316、304L、316L
球体 Ball	A105+HCr(Nip),2Cr13,304,316,304L,316L
阀杆 Stem	2Cr13,304,316,304L,316L
阀座 Seat	PTFE、PPL、尼龙101

ANSI Class150 PN1.6 压力等级法兰按ANSI B16.5 JB79 HG20596 (mm)

公称通径	NP	2"	3"	4"	6"	8"	10"	12"	14"	16"	18"	20"	24"	28"	32"	36"	40"
公称通径	DN	50	80	100	150	200	250	300	350	400	450	500	600	700	800	900	1000
球孔直径		51	76	102	152	203	254	305	337	387	438	489	591	686	781	876	978
L	RF	178	203	229	394	457	533	610	686	762	864	914	1067	1245	1372	1524	1753
L	BW	216	283	305	457	521	559	635	762	838	914	991	1143	1346	1524	1727	1956
H1		100	110	130	175	210	274	305	340	395	440	470	580	640	730	980	1010
H		165	90	200	270	300	380	420	450	530	560	605	680	760	870	980	1040
W		400	700	850	600	600	600	800	800	800	800	800	800	800	800	800	800
E					116	116	116	171	171	257	257	257	150	83	83	123	123
F					350	350	350	420	420	500	500	500	580	650	650	735	735
重量(kg)		24	50	75	195	280	440	570	800	1480	2350	2400	4050	6160	7200	8700	12500
