球阀系列

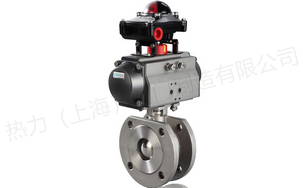

气动对夹式球阀
产品简介
产品名称： 气动对夹式球阀 产品型号： Q671F 驱动方式： 气动 连接形式： 对夹式 结构形式： 薄型 密封结构： 软密封 压力范围： 1.6MPa-6.4MPa 公称通径： DN15-200 常用材质： WCB,不锈钢
订购热线：15901990488
021-57520210
产品介绍
产品名称：

气动对夹式球阀

  产品型号：

Q671F

  驱动方式：

气动

  连接形式：

对夹式

  结构形式：

薄型

  密封结构：

软密封

  压力范围：

1.6MPa-6.4MPa

  公称通径：

DN15-200

  常用材质：

WCB,不锈钢等

  铭牌：

热力（上海）阀门制造有限公司品牌

产品说明
气动对夹式球阀,气动对夹式薄型球阀连方式执行机构连接，具有结构紧凑、尺寸小、重量轻、摩擦阻力小、回差小、动作稳定可靠等优点。球芯通道形状有矩形、V形及O形。是引进意大利技术进行国产化设计而发展出的新一代超短型球阀,该产品具有结构紧凑、体积小、重量轻、安装方便等特点,广泛应用在石油、化工、冶金、电站、轻工等领域，对油、水、气及纸浆或纤维状流体进行自动调节或切断控制.
主要零件材料：
序号NO

零件名称

材质

1

阀体

不锈钢CF8M/CF8

碳钢WCB

2

球

不锈钢316/304

不锈钢SS304

3

密封垫

聚四氟乙烯PTFE

聚四氟乙烯PTFE

4

阀杆

不锈钢316/304

不锈钢SS304

5

填料

聚四氟乙烯PTFE

聚四氟乙烯PTFE

6

定位锁

不锈钢304

不锈钢SS304

7

手柄

不锈钢304

不锈钢SS304

8

阀杆螺母

不锈钢304

不锈钢SS304

9

填料压盖

不锈钢304

不锈钢SS304

10

手柄套

塑料

塑料

11

密封瓶帽

不锈钢316/304

不锈钢SS304

12

垫圈

聚四氟乙烯PTFE

聚四氟乙烯PTFE

 主要连接尺寸(单位：mm)
SIZE

1/2"

3/4"

1"

11/4"

11/2"

2"

21/2"

3"

4"

5"

6"

8"

d

15

20

25

29

38





62




76




92




110




145




195








L




32




38.5




45




55




62




72




95




120




145




200




225




275








D




95




105




115




135




145




160




180




195




215




245




280




335








D1




65




75




85




100




110




125




145




160




180




210




240




295








D2




45




55




65




78




85




100




120




135




155




185




210




265








H




62




70




79




86




92




102




158




172




187




200




240




278








E




110




125




135




150




150




180




250




300




350




650




840




1000








b




14




14




16




16




18




20




22




24




24




26




26




28








z-d1




4-14




4-14




4-14




4-18




4-18




4-18




4-18




8-18




8-18




8-18




8-23




12-20








f




2




2




2




3




3




3




3




3




3




3




3




3








购买本公司气动对夹式球阀请按以下指示进行安装：

（1）取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。

（2）安装前应按规定的信号（电动或气动）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装（接线按电动执行机构线路图）。

（3）准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。

（4）在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。

（5）本类阀应安装在管道的水平方向或垂直方向。

（6）安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。

（7）与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。
