产品名称: | 日标球阀 | 产品型号: | Q41F |
驱动方式: | 手动,电动,气动 | 连接形式: | 法兰 |
结构形式: | 浮动式,固定式 | 密封结构: | 软密封,硬密封 |
压力范围: | 10K-20K | 公称通径: | DN15-250 |
常用材质: | 碳钢,不锈钢等 | 铭牌: | 热力(上海)阀门制造有限公司品牌 |
产品说明 |
日标球阀,日标法兰球阀:浮动球球阀结构先进,操作简单,使用寿命长,关于结构方面的特点如下:
(1)阀杆防飞出结构:当介质通过阀门,阀体中腔的压力可能将阀杆推出。为防止这种情况发生,在阀杆下部设置一凸台结构。
这样即使火灾时,填料,止推轴承被烧损或其他原因引起填料等损坏,阀体内的介质压力将使阀杆凸台与阀体上密封紧密接触,防止介质大量从损坏的填料部位处泄露。
(2)防静电装置:当操作阀门时,由于球体和聚四氟乙烯等非金属材料阀座之间摩擦,会产生静电电荷并聚积在球体行。
为防止产生静电火花,特在阀门上设置防静电装置,把产生的静电导出(详细说明请联系本公司业务员)。
(3)防火结构:本公司浮动球阀阀座采用独特结构,当发生火灾时,非金属密封面材料烧毁时,金属环利用弹簧的弹力推动阀座与球体吻合密封,从而阻止火势蔓延和介质外流。
(4)中部法兰无外漏结构:阀体与左体的连接部位是靠垫片密封,为防止由于火灾、高温或震动等因素引起的该处密封泄露,特设计为阀体与左体金属金属接触,形成止口法兰,保证无外漏。
(5)自动泄压结构:当滞留在阀门中腔的介质由于管道系统压力或介质温度等因素引起的变化,从而出现中腔压力异常升高时,中腔介质能依靠本身的推力推动阀座而自动泄压,从而确保阀门的安全。

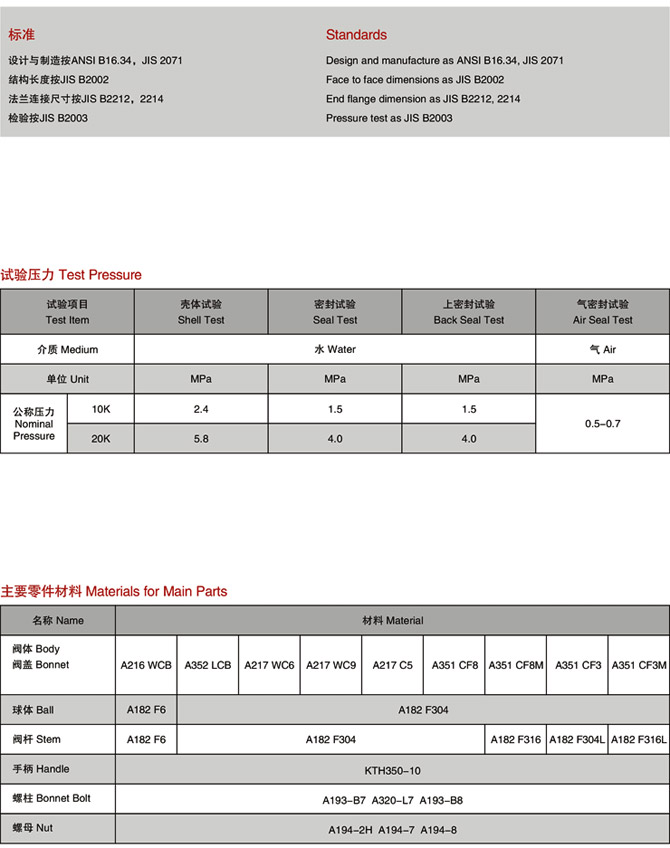

【一】日标球阀执行标准:
设计与制造按ANSI B16.34,JIS 2071
结构长度按JIS B2002
法兰连接尺寸按JIS B2212,2214
检验按JIS B2003
试验项目 | 壳体试验 | 密封试验 | 上密封试验 | 气密封试验 | |
介质 | 水 | 气 | |||
单位 | MPa | MPa | MPa | MPa | |
公称压力 | 10K | 2.4 | 1.5 | 1.5 | 0.5-0.7 |
20K | 5.8 | 4.0 | 4.0 |
主要零件材料
名称 | 材料 | ||||||||
阀体 阀盖 |
A216WCB | A352 LCB | A217 WC6 | A217 WC9 | A217C5 | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
球体 | A182 F6 | A182 F304 | |||||||
阀杆 | A182 F6 | A182 F304 | A182 F316 | A182 F304L | A182 F316L | ||||
手柄 | KTH350-10 | ||||||||
螺柱 | A193-B7 A320-L7 A193-B8 | ||||||||
螺母 | A194-2H A194-7 A194-8 |

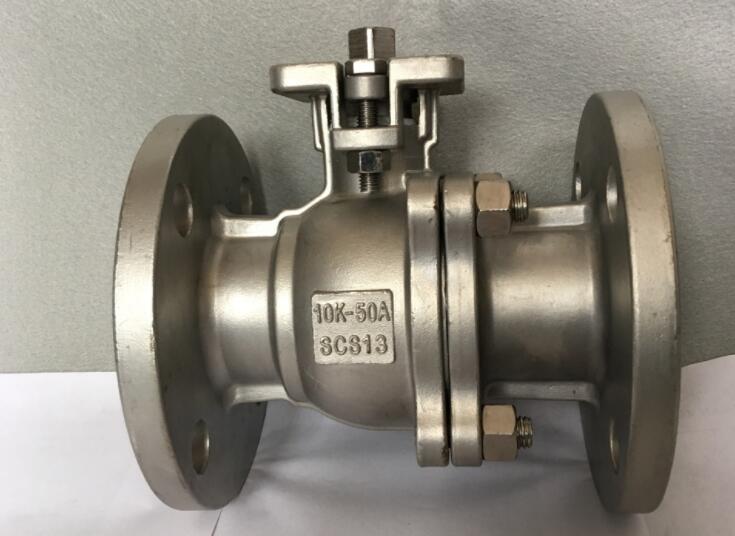

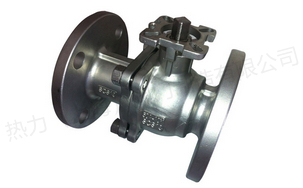

日标球阀实物图
日标球阀,日标法兰球阀尺寸图:
