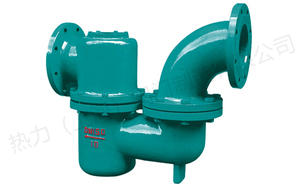

防逆水封阀

产品简介

产品名称：防逆水封阀产品型号： F43X 驱动方式：自动连接形式：法兰结构形式：自净式密封结构： NBR 压力范围： 1.6MPa-2.5MPa 公称通径： DN80-1400 常用材质：铸铁,铸钢,不锈钢

订购热线：15901990488
021-57520210

在线咨询

产品介绍

产品名称：	防逆水封阀	产品型号：	F43X
驱动方式：	自动	连接形式：	法兰
结构形式：	自净式	密封结构：	NBR
压力范围：	1.6MPa-2.5MPa	公称通径：	DN80-1400
常用材质：	铸铁,铸钢,不锈钢	铭牌：	热力（上海）阀门制造有限公司品牌

产品说明

防逆水封阀,双封自净式防逆水封阀是我公司技术人员研制开发的最新产品，主要应用于清蓄水池溢流管道上，平时因阀内有水封可阻止下水道臭气进入清水池，因大雨或下水道堵塞等造成雨污水管水位增高时可阻止污水倒流清水池，是良好的供水卫生保护装置。
F43X双封自净式防逆水封阀结构简单，溢流顺畅无阻，具有双重水封作用，阻隔臭气及污水倒灌，性能可靠，效果良好，且污水倒灌时所带杂物不影响密封性能。
防逆水封阀,双封自净式防逆水封阀主要由带存水弯的阀体及浮球盖板组件等组成，带浮球的盖板盖在阀体的密封阀座上，将阀腔分成内外两部分，内腔为清水部分，外腔通排水管道，当内腔充满清水时．因位于内腔的浮球作用，盖板压力降低，易于开启通流。溢流停止后，盖板可白行复位．盖严阀座，从而可严格阻断臭气及污水倒灌。如果水池进水口浮球阀关闭良好，数年不溢流，阀腔无水，浮球可加重盖板重量，更好地盖严阀座，同样可严格阻隔臭气及防止雨、污水倒灌清水池。如果污水进入阀体外腔，所带杂物仅能粘附在盖板外表面，不影响盖板封严阀座。故该防逆水封阀工作可靠，效果好，不易出故障。且当有杂物沉淀时．下次溢流时可自动冲出阀体。
防逆水封阀技术参数
公称压力：PNl 6—2 5M Pa
公称通径：1 5～300
容气腔压力(占管道压力百分数)50～70％
适用介质无杂物的清水、污水
适用介质温度0～80℃
法兰标准：68／T l 7241 6 68／T 91 1 3
试验标准：GB／T l 3927 APl 598

防逆水封阀,双封自净式防逆水封阀尺寸:

DN	D	D1	D2	L	H	HO
80	200	160	135	500	380	85
100	220	180	155	560	420	85
150	285	240	210	690	510	85
200	340	295	265	825	600	95
250	395	350	320	945	700	95
300	445	400	368	1065	795	95
400	565	515	480	1308	930	100
500	670	620	582	-1531	1080	100
600	780	725	682	1770	1250	100
700	895	840	794	2013	1440	120
800	1015	950	901	2246	1610	120
900	1115	1050	101O	2450	1810	120
1000	1230	1160	1110	2695	1940	120
1200	1455	1380	1320	2700	1780	140
1400	1675	1590	1530	3100	2080	140
