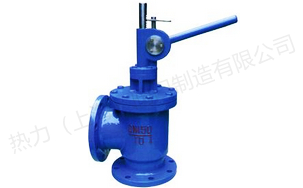

手动快开排泥阀
产品简介
产品名称： 手动快开排泥阀 产品型号： SD44X 驱动方式： 手动 连接形式： 法兰 结构形式： 角式 密封结构： NBR 压力范围： 1.6MPa 公称通径： DN50-DN400 常用材质： 铸铁,铸钢,不锈钢 铭
订购热线：15901990488
021-57520210
021-57520210
产品介绍
| 产品名称： | 手动快开排泥阀 | 产品型号： | SD44X |
| 驱动方式： | 手动 | 连接形式： | 法兰 |
| 结构形式： | 角式 | 密封结构： | NBR |
| 压力范围： | 1.6MPa | 公称通径： | DN50-DN400 |
| 常用材质： | 铸铁,铸钢,不锈钢 | 铭牌： | 热力（上海）阀门制造有限公司品牌 |
| 产品说明 |
手动排泥阀,手动快开排泥阀主要用于自来水公司各类水池外,用以排除池底泥沙或污物。本阀由主阀、齿轮箱、齿条手柄、挡位等组成。工作时只要把手柄往下按定位就可以开启,相反就快速关闭。
手动排泥阀技术参数：
公称压力：1.0MPa 适用介质：水、污水、泥沙
适用温度：常温 阀体齿轮材料：HT200
阀杆材料：不锈钢 阀瓣材料：衬胶板NBR
技术参数
| 公称通径 | 公称压力 | 适用温度 | 适用介质 |
| DN80-DN400 | 1.6Mpa | 80摄氏度 | 水、污水 |
零部件材料
| 阀体 | 阀架 | 阀杆 | 齿轮 | 齿轮架 |
| 铸铁、碳钢 | 铸铁、碳钢 | 不锈钢 | 碳钢 | 铸铁、碳钢 |
主要外形尺寸
|
公称通径 (mm) |
尺 寸(mm) | 接管螺纹G | ||
| H | L1 | L2 | ||
| 80 | 480 | 135 | 125 | 1/2〞 |
| 100 | 500 | 145 | 125 | 1/2〞 |
| 150 | 620 | 175 | 145 | 1/2〞 |
| 200 | 735 | 225 | 185 | 1/2〞 |
| 250 | 805 | 260 | 205 | 1/2〞 |
| 300 | 940 | 280 | 245 | 3/4〞 |
| 350 | 1100 | 305 | 270 | 3/4〞 |
| 400 | 1200 | 340 | 310 | 1〞 |

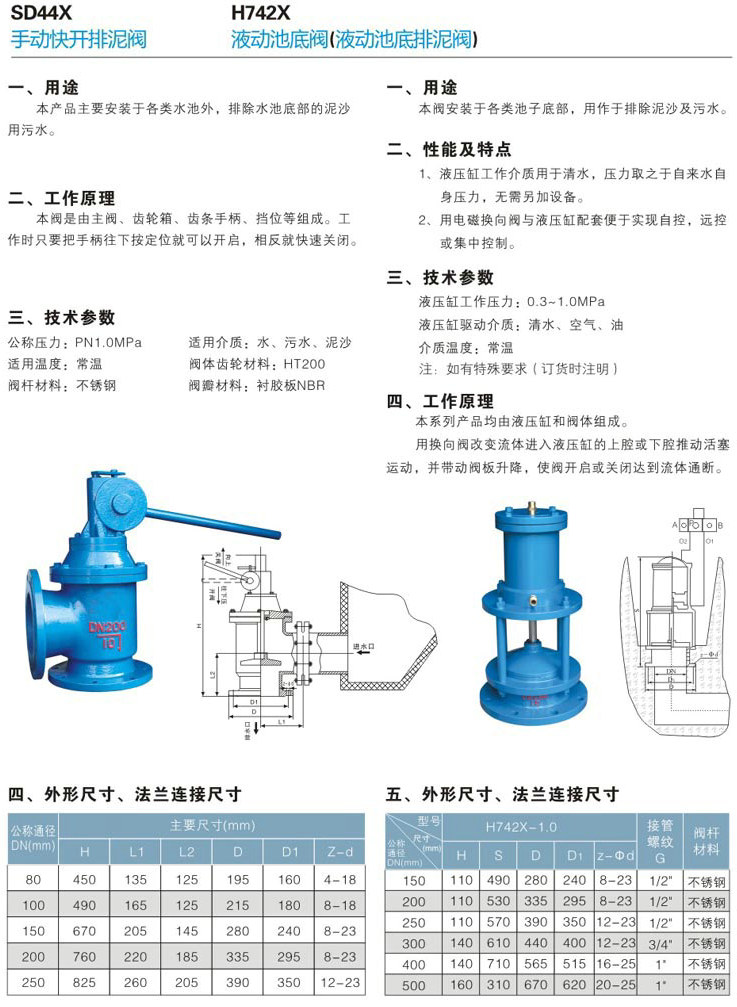

手动快开排泥阀,SD44X手动排泥阀尺寸结构图:
