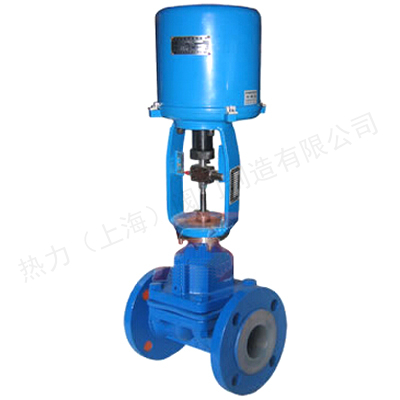

一、电动隔膜调节阀概述

热力阀门ZRSG 电动隔膜调节阀具有结构简单、流路阻小、流通力较同口径的其它阀大，无泄漏，能用于高粘度及悬浮颗粒流体的调节，根据隔膜材料的不同（橡胶或聚四氟乙烯）适用于调节强碱、强腐蚀性介质。由隔膜阀配用 PSL 系列电动执行机构或气动薄膜执行机构组成。隔膜与阀体间 “ 山 ” 形凸出面进行密封 , 与外界隔离 ( 无填料函 ), 特别适合于要求耐腐蚀、剧毒场合。

二、电动隔膜调节阀产品特点

采用轻型执行机构，高度及重量均可减小 30% 。
阀体内表面有多种材料涂复层，避免介质直接接触，承受强阀腐蚀性介质的腐蚀。
阀门关闭时，内、外泄漏量为零，特别适合于剧毒介质或不允许污染介质的阀节。
流路简单，阻力小，额定流量系数比同口径单座，套筒调节阀大。

三、电动隔膜调节阀主要零配件材料

阀体： HT200 、 ZG230 ～ 450 或下述材质衬里
隔膜：丁荃胶、天然胶、聚四氟乙烯波纹
薄膜：丁腈橡胶夹增强涤纶织物
弹簧： 60S12Mn 阀体衬里材质及适用范围

阀体衬里	使用温度（ ℃ ）	适用介质
无衬里	-10 ～ +175	适用于非腐蚀性介质
软橡胶	-10 ～ +85	有很好的耐磨性能，适用于水泥、粘土、煤尘、干燥化肥等
硬橡胶	-10 ～ +85	适用于无机械、盐类、盐酸、镀金属溶液、软水、氯化物、氯气等
氯丁胶	-10 ～ +105	适用于动物油、植物油和润滑油， PH 值变化范围很大的腐蚀性泥浆。抗磨损性能良好
丁荃胶	-10 ～ +120	防腐性能和耐磨性能良好，对大部分无机酸和酸性灰浆的耐蚀性最好
搪瓷	-10 ～ +175	适用于温无机酸、氧化酸、卤素、醇类、酯类等化合物
氟 46	-10 ～ +190	适用于硫酸、盐酸、氢氧化钠等强腐蚀介质

四、电动隔膜调节阀隔膜材质及适用范围

隔膜材质	使用温度（ ℃ ）	适用介质
丁荃胶（ B 级）	-40 ～ +100	大部分无机酸如：硫酸、氢氟酸、磷酸等适用，耐蚀性好，同时而各种碱和盐类
天然胶（ Q 级）	-50 ～ +100	主要用于净化水、无机盐和烯的矿物酸介质
聚四氟乙烯	-10 ～ +150	极优的化学稳定性、耐强酸、浓碱、强氧化剂的腐蚀

五、电动隔膜调节阀主要技术参数

公称通径 mm		15	20	25	32	40	50	65	80	100	125	150	200
允许压差 (MPa)		1.0			0.89	1.0	1.0	1.0	1.0	1.0	0.6	0.38	0.15
额定流量系数 Kv		8	12	16	38	60	68	90	150	300	500	600	1200
公称压力 (MPa)s		1.0
行程 (mm)		10	16		25		40			60
流量特性		近似快开（调节式）
法兰尺寸		铸铁法兰按 JB78-59 ，铸钢法兰按 JB79-59
配用电动执行机构型号	PSL	PSL-201	PSL-202		PSL-204		PSL-208			PSL-312
	361L	361LSA-08 361LXA-08	361LSA-20		361LSB-30		361LSB-50			361LSC-65
	防爆型	361LXA-20			361LXB-30		361LXB-50

六、电动隔膜调节阀执行机构主要技术参数

型号		额定输出力 N		速度 mm/s		技术参数
PSL	361L	PSL	361L	PSL	361L	PSL	361L
201	361LSA-08 361LXA-08	1000	800 800	0.25	4.2 4.2	电源： AC220V 50Hz 输入信号： DC4-20mA DC1-5V ( 信号线用屏蔽线 ) 输出信号： DC4 ～ 20mA 防护等级： IP67 带手轮	电源： AC220V 50Hz 输入信号： DC4-20mA DC1-5V ( 信号线用屏蔽线 ) 输出信号： DC4 ～ 20mA 防护等级：相当 IP55 隔爆标志： ExdⅡBT4 带手柄
202	361LSA-20 361LXA-20	2000	2000 2000	0.50	2.1 2.1
204	361LSB-30 361LXB-30	4500	3000 3000	0.50	3.5 3.5
208	361LSB-50 361LXB-50	8000	5000 5000	1.00	1.7 1.7
312	361LSC-65	12000	6500	0.60	2.8
325	361LSC-99	25000	10000	1.0	2.0

七、电动隔膜调节阀主要性能指标

项目	指标值
基本误差％	≤±3.5
回差％	≤2.5
死区％	≤3.0
始终点偏差％	±2.5
额定行程偏差％	±2.5
纯滞后	≤IS
允许泄量 L/H	橡胶隔膜片 “0” ，聚四乙烯隔膜为 0.5 ％ × 阀额定容量（许用压差下的水）
绝缘电阻	不小于 20M
阻尼特性	不大于 3 周半

八、电动隔膜调节阀外形安装尺寸

公称通径 (mm)		20	25	40	50	65	80	100	150	200	250
L(mm)		181	184	222	254	276	298	352	451	600	720
H(mm)		67	72	87	92	105	110	127	174	209	300
配 PSL	H2(mm)	738	750	765	767	845	857	875	1025	1045	1252
	D1(mm)	176									225
	重量 (KG)	15	17	24	29	49	61	82	150	211	370
配 381L	H2(mm)	501	513	650	652	770	782	800	1080	1125	1345
	D1(mm)	225							310
	重量 (KG)	23	24	39	44	64	76	97	203	264	418
