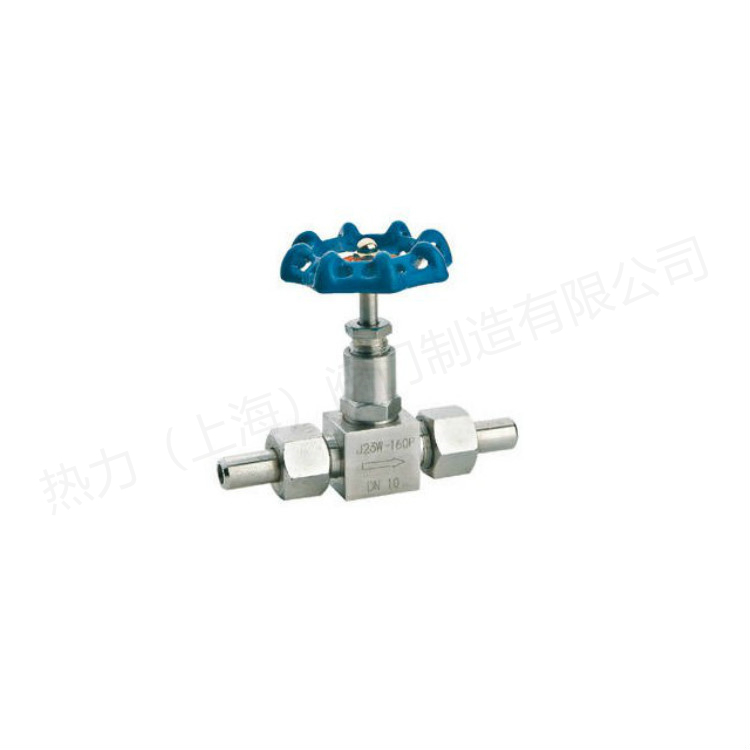

J23H/W外螺纹针形阀

产品简介

J23W-160P外螺纹高压针形阀产品概述：针型阀是一种可以精确调整的阀门，用途较广，比如火焰切割用的割距，调整火焰温度的旋钮就是针型阀。仪表针型阀是仪表测量管路系统中重要

订购热线：15901990488
021-57520210

在线咨询

产品介绍

J23W-160P外螺纹高压针形阀产品概述：

针型阀是一种可以精确调整的阀门，用途较广，比如火焰切割用的割距，调整火焰温度的旋钮就是针型阀。
仪表针型阀是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。
任何阀门的作用都是为了切断流体.根据阀芯的不同,可以分为截止阀,闸阀,旋塞阀,球阀蝶阀,针型阀等等。
针型阀形比其他类型的阀门能够耐受更大的压力,密封性能好,所以一般用于较小流量,较高压力的气体或者液体。
介质的密封，针型阀形与压力表配合使用是最合适的了.一般的针型阀形都做成螺纹连接。
适用介质：水、油品、蒸汽、石油气等
公称通径：6~40mm
工作压力：1.6～32.0MPa
适用温度：-20℃～570℃
材料：20#?1Cr18Ni9Ti?304?316?316L?12Cr1Mov等
主要零件材料/Materials of main parts

序号 NO.	零件名称 Part name	材质 Material
1	焊接接管 Weld tube	20# A105 SS304 SS304L SS316 SS316L
2	平垫圈Plain washer	PTFE RTFE
3	连接螺母 Connector Nut	20# A105 SS304 SS304L SS316 SS316L
4	阀体 Body	20# A105 SS304 SS304L SS316 SS316L
5	阀盖垫片 Bonnet Gasket	紫铜(Red copper) PTFE
6	阀盖Bonnet	20# A105 SS304 SS304L SS316 SS316L
7	填料垫 Packing Seat	PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite)
8	填料 Packing	PTFE 柔性石墨(Expanded Graphite)
9	填料压盖 Packing Gland	20# A105 SS304 SS304L SS316 SS316L
10	锁紧螺母 Lock Nut	20# A105 SS304 SS304L SS316 SS316L
11	阀杆 Stem	20# A105 SS304 SS304L SS316 SS316L
12	手轮 Handle	20# A105 SS304 SS304L SS316 SS316L
13	带帽螺母 Hooded Nut	20# A105 SS304 SS304L SS316 SS316L

ITEM NO.	公称通径 DN Nominal bore	M	ø	L1	L	H	D0
J23W/H-1	DN6	M20*1.5	ø14	66	140	96	63
J23W/H-2	DN10	M24*1.5	ø18	78	160	115	78
J23W/H-3	DN15	M30*2	ø22	94	180	122	100
J23W/H-4	DN20	M36*2	ø28	108	220	156	110
J23W/H-5	DN25	M39*2	ø33	110	230	170	140

作用：开启或切断管道中的流体介质
适用介质：水、油品、蒸汽、石油气等。
应用：针型阀是一种可以精确调整的阀门，用途较广，比如火焰切割用的割距，调整火焰温度的旋钮就是针型阀。
仪表针型阀是仪表测量管路系统中重要组成部分。
优点：针型阀形比其他类型的阀门能够耐受更大的压力,密封性能好,所以一般用于较小流量,较高压力的气体或者
液体介质的密封.针型阀形与压力表配合使用是最合适的了.一般的针型阀形都做成螺纹连接。

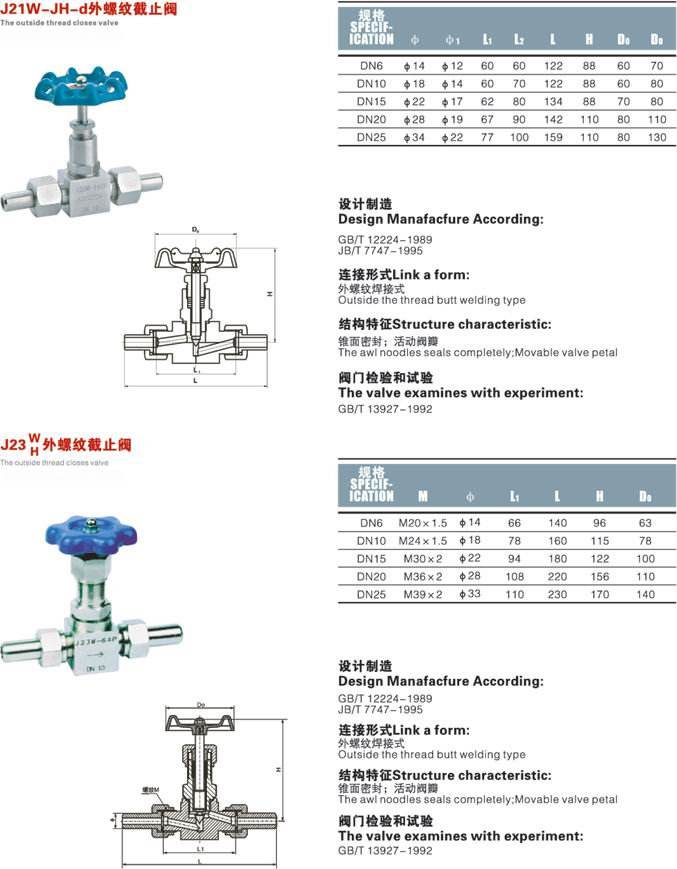

J23W-160P外螺纹高压针形阀结构图:
