仪表阀丝扣·卫生级系列

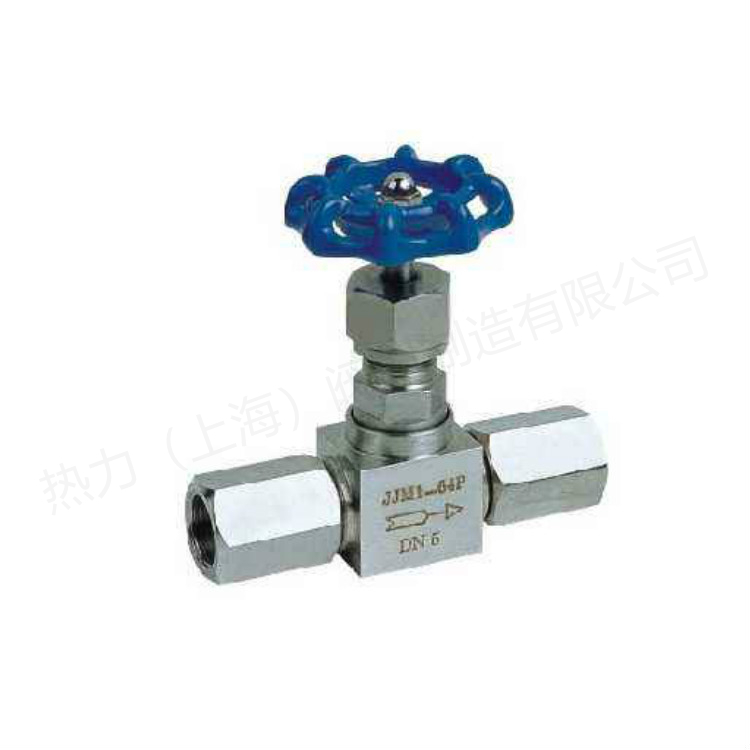

JJM1针形阀
产品简介
 JJM1-1.6(32)P型不锈钢针型仪表阀 产品概述： 一、产品[针型阀]的详细资料： 产品型号：JJM1-1.6(32)P型 产品名称：针型阀 二、主要零件材料： 零件名称 Part name 阀杆、阀盖、螺栓 B
订购热线：15901990488
021-57520210
产品介绍

JJM1-1.6(32)P型不锈钢针型仪表阀产品概述：一、产品[针型阀]的详细资料：
产品型号：JJM1-1.6(32)P型
产品名称：针型阀
二、主要零件材料：
零件名称
Part name		 阀杆、阀盖、螺栓
Body、Bonnet、Bolt		 阀杆、阀瓣、密封垫Stem、Disc、Gasket 填料
Packing		 垫片Gasket 手轮Handwheel
JJM1-160-DN5 铬镍不锈钢
Cr. Ni Stainless steel		 不锈钢
Stainless stee		 聚四氟乙稀，柔性石墨
PTFE，Soft graphite		 橡胶石棉板 Latex asbestos 优质碳钢High grade carbon steel
三、主要性能规范：
型号
Type		 公称压力PN Mpa 试验压力PS(Mpa)_Test pressure 工作压力(Mpa) Working pressure 工作温度(OC) Working temps. 适用介质Applicable medium
壳体
Shell		 密封(液)Seal 密封(气)Seal
JJM1-160-DN5 16.0 24.0 17.6 0.6 16.0 P≤540OC 液化石油气水，酸，蒸汽，油品等 Petroleum gas Water，As，Steam，Oil，etc.
C≤425 OC
四、不锈钢针型仪表阀主要外形及连接尺寸：
型号
Type		 公称直径DN（mm） 尺寸 Dimension 重量(kg)Weight
L1 Do L2 H H1 L3 M2 M1
JJM1-160 5 116 65 85 98 105 40 M20×1.5 M20×1.5左 1.0

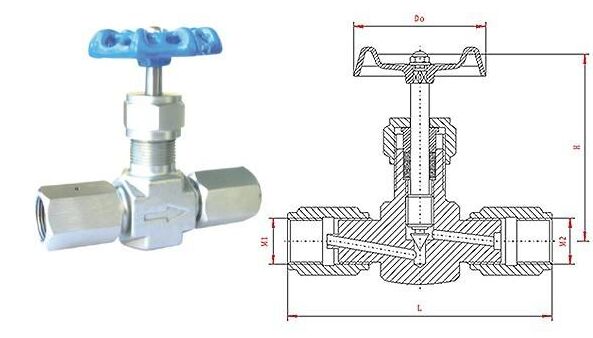

 JJM1-1.6(32)P型不锈钢针型仪表阀结构图:
JJM1-1.6(32)P型不锈钢针型仪表阀结构图
