仪表阀丝扣·卫生级系列

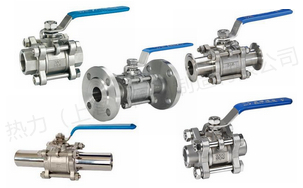

三片式手柄球阀
产品简介
产品名称： 三片式手柄球阀 产品型号： Q11F 驱动方式： 手动,电动,气动 连接形式： 螺纹,法兰,焊接,卡套 结构形式： 三片式 密封结构： 软密封 压力范围： 1.6MPa-6.4MPa 公称通径： DN
订购热线：15901990488
021-57520210
021-57520210
产品介绍
| 产品名称： | 三片式手柄球阀 | 产品型号： | Q11F |
| 驱动方式： | 手动,电动,气动 | 连接形式： | 螺纹,法兰,焊接,卡套 |
| 结构形式： | 三片式 | 密封结构： | 软密封 |
| 压力范围： | 1.6MPa-6.4MPa | 公称通径： | DN6-100 |
| 常用材质： | WCB,不锈钢等 | 铭牌： | 热力（上海）阀门制造有限公司品牌 |
| 产品说明 |
Q11F三片式手柄球阀密封可靠, 结构简单, 维修方便, 密封面与球面常在闭合状态, 不易被介质冲蚀,在各行业得到广泛的应用。适用介质:水、油、气及某些腐蚀性液体(W.O.G)用稳定范围:-20～232℃～350℃三片式承插焊球阀公称压力:1.6-6.4MPa
产品特征
| 公称压力 | 适用介质 | 适用稳定范围 | 螺纹类型 |
| 1.6-6.4MPa | 水、油、气及某些腐蚀性液体（W。O。G） | -20～232℃～350℃ | G。NPT。BSPT。BSP。DI259/2999 |
主要技术参数
| 公称通径 | DN（mm） | 6～100mm | ||
| 公称压力 | PN（MPa） | 2.5 | 4.0 | 6.4 |
| 试验压力 | 强度试验压力 | 3.8 | 6.0 | 9.6 |
| 高密封试验压力 | 3.0 | 4.8 | 7.6 | |
| 低压气密封试验压力 | 0.6 | 0.6 | 0.6 | |
| 适用介质 | 水、蒸汽、油品、酸类腐蚀性等。 | |||
| 适用温度 | < 150℃（PTFE） < 300℃（PLL） | |||
主要零件材料
| NO | 零件名称 | PART NAME | 材料（MATERIAL） |
| 1 | 阀体 | Body | CF8M CF8 WCB |
| 2 | 阀盖 | Cap | CF8M CF8 WCB |
| 3 | 阀座 | Seat | RPTFE |
| 4 | 球 | Ball | SS304 SS316 |
| 5 | 密封垫 | Seal Gasket | PTFE |
| 6 | 阀杆密封 | Stem Seal | PTFE |
| 7 | 阀杆 | Stem | SS316 |
| 8 | 阀杆填料 | Stem Packing | PTFE |
| 9 | 填料压盖 | Packing gland | SS304 |
| 10 | 弹性垫圈 | Spring washer | SS301 |
| 11 | 手柄 | Handle | SS304 |
| 12 | 螺母 | Stem Nut | SS304 |

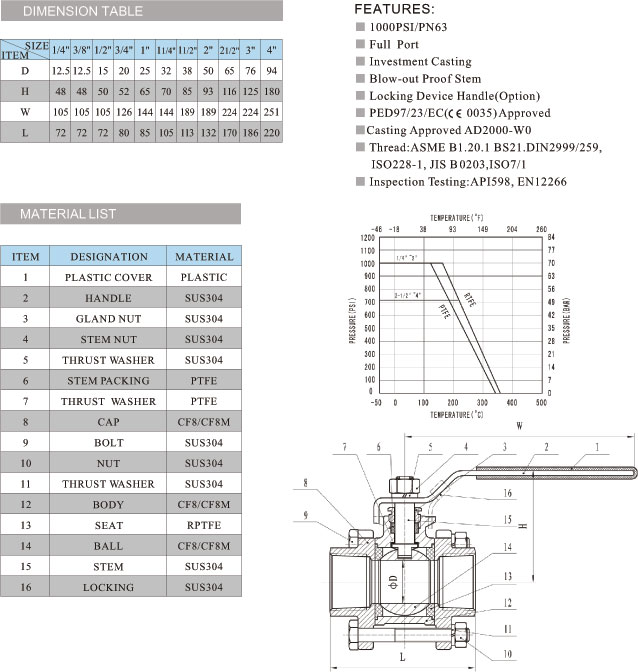

三片式手柄球阀,Q11F三片式手柄球阀参数尺寸图:
