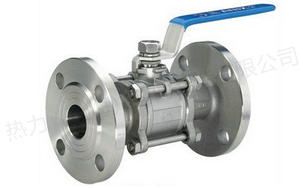

三片式法兰球阀

产品简介

产品名称：三片式法兰球阀产品型号： Q41F 驱动方式：手动,电动,气动连接形式：法兰结构形式：三片式密封结构：软密封,硬密封压力范围： 1.6MPa-6.4MPa 公称通径： DN15-200 常用

订购热线：15901990488
021-57520210

在线咨询

产品介绍

产品名称：	三片式法兰球阀	产品型号：	Q41F
驱动方式：	手动,电动,气动	连接形式：	法兰
结构形式：	三片式	密封结构：	软密封,硬密封
压力范围：	1.6MPa-6.4MPa	公称通径：	DN15-200
常用材质：	WCB,不锈钢等	铭牌：	热力（上海）阀门制造有限公司品牌

产品说明

Q41F三片式法兰球阀(图)材质，广泛适用于水、蒸汽、油品、液化气、天然气等行业。
三片式法兰球阀产品特点
1 由三部分组成，便于后期维护与更换。
2先进的硅溶胶工艺，结构合理、造型美观。
3阀座采用弹性密封结构，开关省力，轻巧，密封性能良好。
4 阀杆采用有倒密封下装式结构，阀杆不会因为内部受压飞出，确保安全性。
三片式法兰球阀适用介质:水、油、气及某些腐蚀性液体(W.O.G)用稳定范围:-20～232℃～350℃公称压力:1.6-4.0MPa

三片式法兰球阀适用于PN1.0～4.0MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
三片式法兰球阀主要零件材

序号NO	零件名称Part name	材质material
序号NO	零件名称Part name	不锈钢Stainless stee	碳钢Carbon steel
1	螺栓Bolt	不锈钢SS304	碳钢Carbon steel
2	弹簧垫圈Washer	不锈钢SS304	不锈钢SS304
3	螺母Nut	不锈钢SS304	碳钢Carbon steel
4	阀盖Cap	不锈钢CF8/CF8M	碳钢WCB
5	阀体Body	不锈钢CF8/CF8M	碳钢WCB
6	球体Ball	不锈钢CF8	不锈钢CF8
7	密封圈Joint ring	聚四氟乙稀PTFE	聚四氟乙稀PTFE
8	阀杆Stem	不锈钢SS316	不锈钢SS304
9	填料Stem packing	聚四氟乙稀PTFE	聚四氟乙稀PTFE
10	压紧螺母Gland nut	不锈钢SS304	不锈钢SS304
11	弹簧垫圈Washer	不锈钢SS304	不锈钢SS304
12	螺母Nut	不锈钢SS304	不锈钢SS304
13	手柄Handle	不锈钢SS304	不锈钢SS304
