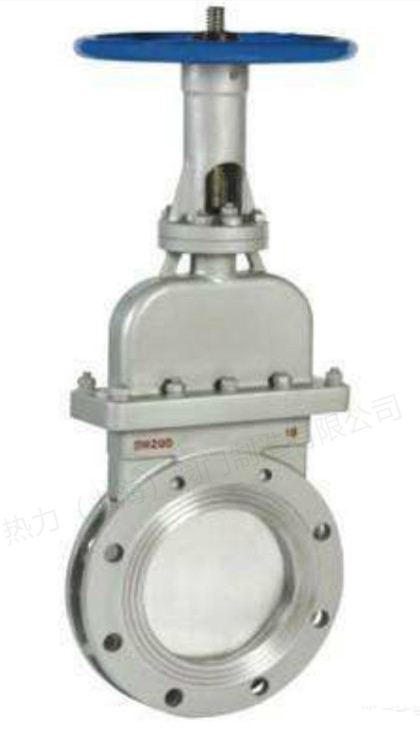

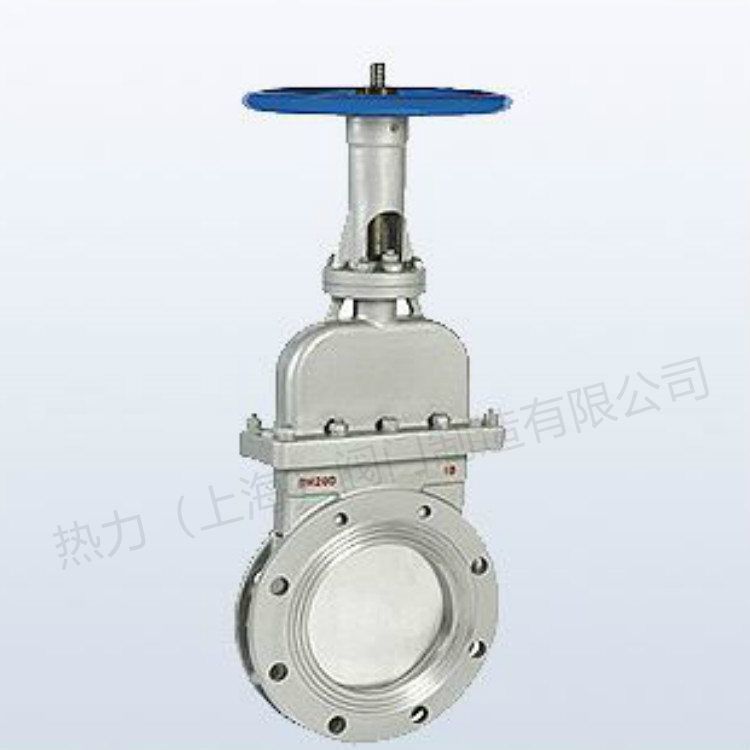

DMZ73手动暗杆式刀型闸阀

产品简介

DMZ73X/H/F/W-10C/16P手动暗板刀型闸阀、暗杆式浆闸阀、煤气刀闸阀采用刀型闸板，具有良好的剪切截止作用，最适宜于浆料、粉粒料、纤维、浆液、泥沙浆、污水处理等难以控制的流体，

订购热线：15901990488
021-57520210

在线咨询

产品介绍

DMZ73X/H/F/W-10C/16P手动暗板刀型闸阀、暗杆式浆闸阀、煤气刀闸阀采用刀型闸板，具有良好的剪切截止作用，最适宜于浆料、
粉粒料、纤维、浆液、泥沙浆、污水处理等难以控制的流体，广泛应用于污水处理，化学工业，采煤业，造纸业，制糖业、自来水，造纸、钢厂、
建筑，食品，电力、医药，能源系统等各种大型企业排渣管道流体管线上作为接通或截断装置使用。

『特点』

具有良好的剪切功能;

可升的闸板密封面，可刮除密封面上的粘着物，自动**杂物;

不锈钢闸板可防止腐蚀。

结构长度短，可节省原料、安装空间，也有效支持管道强度。

手动暗板刀型闸阀、暗杆式浆闸阀、煤气刀闸阀技术规范』

型号:MPZ73H、MPZ73F;

公称压力：0.6MPa、1.0MPa、1.6MPa、150Lb;

公称通径：DN50~2000mm ;

适用温度：-20~+800℃ ;

主体材料：WCB、304、316、2025;

密封形式：硬密封，软密封;

泄漏量：硬密封:D级(液体0.1×DNmm3/s)软密封：A级(零泄漏);

配套附件：安裝法兰;

应用:广泛应用于污水处理，化学工业，采煤业，造纸业，制糖业、自来水，造纸、钢厂、建筑，食品，电力、医药，能源系统等各种大型企业排渣管道流体管线上作为接通或截断装置使用。

手动暗板刀型闸阀、暗杆式浆闸阀、煤气刀闸阀主要零件材料

体、盖　Body、Bonnet	闸板Disc	阀杆Siem	密封面　Sealing
不锈钢、碳钢、灰铸铁 S.S、C.S、C.I	碳钢、不锈钢 C.S、S.S	不锈钢 S.S	橡胶、四氟、不锈钢、硬质合金 Rubber 、PTFE、S.S、Carbide Alloy

阀性能规范

公称压力（MPa） Nominal Pressure	壳体试验（MPa） Shell Test	密封试验（MPa） Seal Test	工作温度 Working Tempe ration	适用介质 Suitable
1.0	1.5	1.1	≤100℃-425℃	纸浆、污水、煤浆、灰、渣水混和物 Mortar Mixture, Dregs With Water Proportion
1.6	2.4	1.8	≤100℃

手动暗板刀型闸阀、暗杆式浆闸阀、煤气刀闸阀主要连接外型尺寸

MPa	DN	L	D1	D2	H	n-M	MPa	DN	L	D1	D2	H	n-M
0.6	50	48	90	110	300	4- M 12	1.0	50	48	100	125	300	4- M 16
	65	48	110	130	310	4- M 12		65	48	120	145	310	4- M 16
	80	51	125	150	330	4- M 16		80	51	135	160	330	4- M 16
	100	51	145	170	380	4- M 16		100	51	155	180	380	8- M 16
	125	57	175	200	440	8- M 16		125	57	185	210	440	8- M 16
	150	57	200	225	500	8- M 16		150	57	210	240	500	8- M 20
	200	70	255	280	580	8- M 16		200	70	265	295	580	8- M 20
	250	70	310	335	670	12- M 16		250	70	320	350	670	12- M 20
	300	76	362	395	820	12- M 20		300	76	368	400	820	12- M 20
	350	76	412	445	900	12- M 20		350	76	428	460	900	16- M 20
	400	89	462	495	1020	16- M 20		400	89	482	515	1020	16- M 22
	450	89	518	550	1150	16- M 20		450	89	532	565	1150	20- M 22
