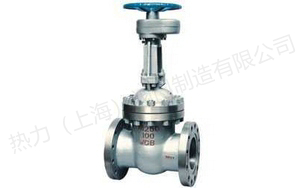

正齿轮闸阀
产品简介
产品名称： 正齿轮闸阀 产品型号： Z441Y，Z441H 驱动方式： 正齿轮 连接形式： 法兰,焊接 结构形式： 闸板 密封结构： 硬密封,软密封 压力范围： 1.6-32.0MPa 公称通径： DN50-600 常用材质
订购热线：15901990488
021-57520210
021-57520210
产品介绍
| 产品名称： | 正齿轮闸阀 | 产品型号： | Z441Y，Z441H |
| 驱动方式： | 正齿轮 | 连接形式： | 法兰,焊接 |
| 结构形式： | 闸板 | 密封结构： | 硬密封,软密封 |
| 压力范围： | 1.6-32.0MPa | 公称通径： | DN50-600 |
| 常用材质： | 铸钢,不锈钢等 | 铭牌： | 热力（上海）阀门制造有限公司品牌 |
| 产品说明 |
Z462Y,Z460Y正齿轮闸阀,是在手动闸阀的基础上,安装正齿轮头驱动,以方便高压闸阀的开启与关闭。正齿轮闸阀的开启关闭比手动Z41H型要省力得多。
在高压状态下一个人便可轻松开启。
正齿轮闸阀引用标准：
设计与制造： GB12234
结构长度： GB12221
压力温度等级： GB9131 GB/T74 HG20604
连接法兰： JG/T79 GB9113 HG20593-20635
试验与检验： GB13927 JB/T9092 正齿轮闸阀Z441H-16C用途：
高压法兰连接钢制闸阀适用于公称压力PN10.0～25.0Mpa，工作温度—29～600℃的石油、化工、火力电站等各种工况的管路上，切断或接通介质。适用介质为：水、油品、蒸汽等。操作方式有：手动、齿轮传动、电动等。
结构特点
1.符合国内外先进标准的要求，密封可靠，性能优良，造型美观。
2.闸板与阀座密封面用铁基合金堆焊或司太立(slite)钴基硬质合金堆焊而成，耐磨、耐高温，耐腐蚀，抗擦伤性能好、使用寿命长。
3.阀杆经调质和表面氮化处理，有良好的搞腐蚀性和抗擦伤性。
4.采用楔式弹性闸板结构，中大口径设置滚动轴承，摩擦力小、启闭轻松。
5.可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
1.符合国内外先进标准的要求，密封可靠，性能优良，造型美观。
2.闸板与阀座密封面用铁基合金堆焊或司太立(slite)钴基硬质合金堆焊而成，耐磨、耐高温，耐腐蚀，抗擦伤性能好、使用寿命长。
3.阀杆经调质和表面氮化处理，有良好的搞腐蚀性和抗擦伤性。
4.采用楔式弹性闸板结构，中大口径设置滚动轴承，摩擦力小、启闭轻松。
5.可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
正齿轮闸阀的主要性能规范 Capability Criterion：
| 型号 | 公称压力PN(MPa) | 试验压力ps(MPa) | 适用介质 | 工作温度(℃) | ||
| 强度 | 密封(液) | 低压密封(气) | ||||
| Z441H-25C | 2.5 | 3.8 | 2.8 | 0.6 | 水、蒸汽、油 | ≤425 |
| Z441H-40C | 4.0 | 6.0 | 4.4 | 0.6 | ≤425 | |
| Z441Y-40I | 4.0 | 6.0 | 4.4 | 0.6 | ≤550 | |
| Z462Y,Z460YY-40P | 4.0 | 6.0 | 4.4 | 0.6 | 酸、碱类 | ≤200 |
| Z462Y,Z460Y-64C | 6.4 | 9.6 | 7.0 | 0.6 | 水、蒸汽、油 | ≤425 |
| Z441Y-64IGZ441Y-64I | 6.4 | 9.6 | 7.0 | 0.6 | ≤550 | |
| KZ441Y-64P | 6.4 | 9.6 | 7.0 | 0.6 | 酸性天然气 | ≤200 |
| Z441H-100CZ441Y-100C | 10.0 | 15.0 | 11.0 | 0.6 | 水、蒸汽、油 | ≤425 |
| Z441Y-100I | 10.0 | 15.0 | 11.0 | 0.6 | ≤550 | |

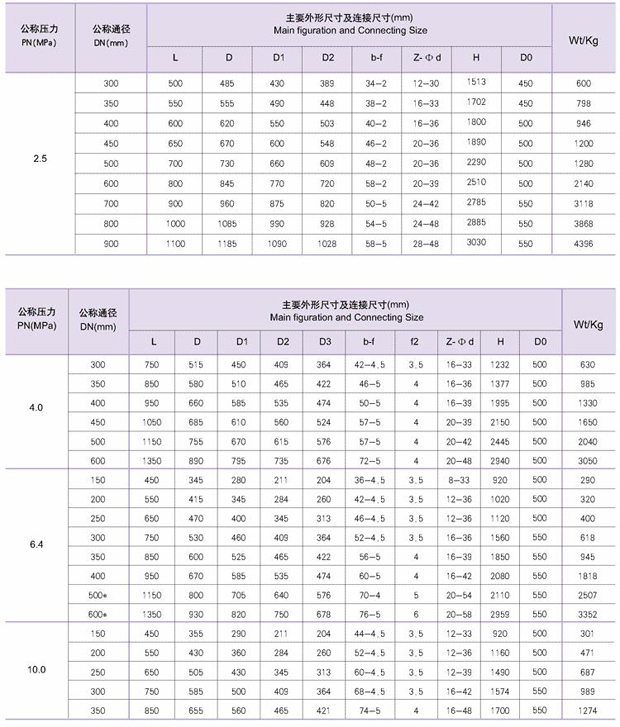

正齿轮闸阀,Z462Y正齿轮传动闸阀相关尺寸图:
