国标楔式闸阀

产品简介

国标楔式闸阀产品概述国标楔式闸阀广泛应用于石油、化工、火力发电厂等油品、水蒸气管路上做接通或截断管路中介质的启闭装置。系列铸钢闸阀适用于公称压力PN1.6-42.0MPa(CL150-C

订购热线：15901990488
021-57520210

在线咨询

产品介绍

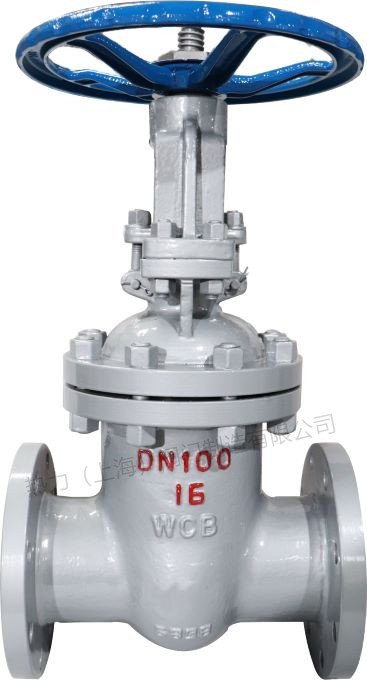

国标楔式闸阀

产品概述

国标楔式闸阀广泛应用于石油、化工、火力发电厂等油品、水蒸气管路上做接通或截断管路中介质的启闭装置。
系列铸钢闸阀适用于公称压力PN1.6-42.0MPa(CL150-CL2500)，工作温度-46—600℃的石油、化工、火力电站等各种工况的管路上，
切断或接通管路介质。

其主要结构特点有：

　　1、产品结构合理、密封可靠、性能优良、造型美观。

　　2、密封面堆焊Co基硬质合金，耐磨、耐蚀、抗擦伤性能好、使用寿命长。

　　3、阀杆经调质及表面氮化处理，有良好的抗腐蚀性及抗擦伤性。

　　4、阀门设有倒密封结构，密封可靠。

　　5、零件材质及法兰、对焊端尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。

产品特点

1、结构紧凑、设计合理、阀门刚性好、通道流畅、流量系数小，

2、密封面采用不锈钢和硬质合金，使用寿命长，

3、采用柔性石墨填料、密封可靠、操作轻便灵活；

4、驱动方式为手动、气动、电动、齿轮传动、液动；

5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式。
♦性能规范
１试验压力

公称压力PN(MPa)	壳体	试验压力(MPa)		上密封
公称压力PN(MPa)	壳体	密封（液）	密封（气）	上密封
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

２适用介质和适用温度

壳体材料	适用介质	适用温度℃
碳素钢（C型）	水、蒸汽、油品	≤425
铬镍钢（P型）	硝酸类	≤200
铬镍钼钢（R型）	醋酸类	≤200
铬钼钢（I型）	水、蒸汽、油品	≤550

产品材料表

♦执行标准

产品规范	设计规范	法兰连接	结构长度	试验与检验	压力-温度
产品规范	GB/T 12234	GB/T9113、JB/T79、HG/T20592	GB/T 12221	GB/T 13927 、JB/T9092	GB/T 12224

♦主要零件材料

壳体/阀盖	闸板/阀座	阀杆	阀杆螺母	填料	手轮
碳素钢	优质碳钢+硬质合金或不锈钢	铬不锈钢	铜合金	石墨石棉盘根	可锻铸铁
铬镍钢	不锈钢、不锈钢+硬质合金	铬镍不锈钢	铜合金	浸聚四氟乙烯	可锻铸铁
铬镍钼钢	不锈钢、不锈钢+硬质合金	铬镍不锈钢	铜合金	烯石棉盘根	可锻铸铁
铬钼钢	合金钢+硬质合金	铬钼钢	铜合金	柔性石墨	可锻铸铁

产品参数

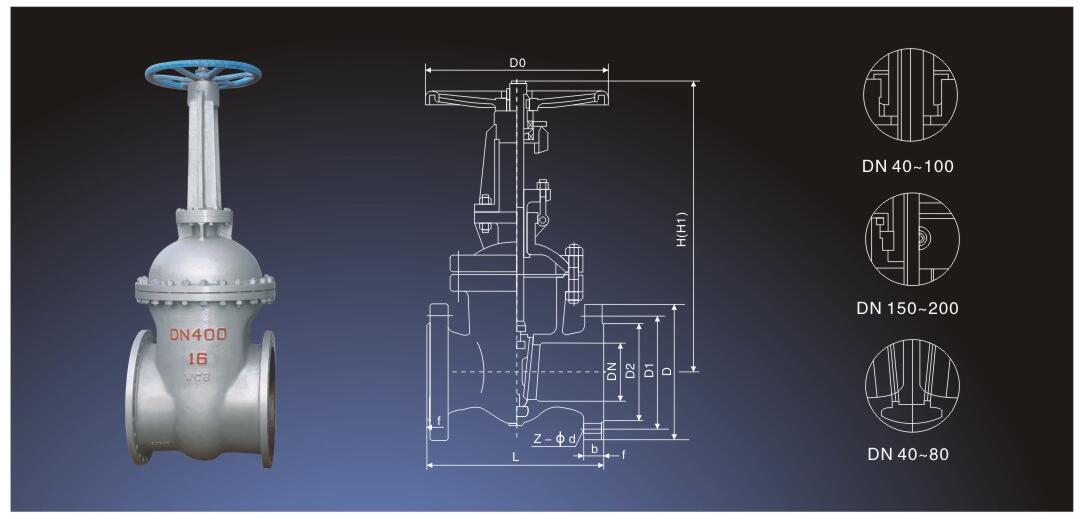

♦主要外形连接尺寸

DN(mm)	L	D	D1	D2	B-F	z-Φd	H
Z40H Z41Y -10C　　　　Z40Y Z41Y-10P/R/PL/RL　　　　 Z40W Z41W-10P/R/PL/RL　　　　Z40Y Z41Y-10I (KZ41Y)
15	130	95	65	45	12-2	4-Φ14	185
20	150	105	75	55	14-2	4-Φ14	200
25	160	115	85	65	14-2	4-Φ14	225
32	180	135	100	78	16-2	4-Φ18	275
40	166	145	110	85	16-3	4-Φ18	290
50	180	160	125	100	16-3	4-Φ18	345
65	195	180	145	120	18-3	4-Φ18	360
80	210	196	160	135	18-3	4-Φ18	380
100	230	215	180	155	20-3	8-Φ18	430
125	256	245	210	185	22-3	8-Φ18	520
150	280	280	240	210	22-3	8-Φ23	600
200	330	335	295	265	22-3	8-Φ23	765
250	380	390	350	320	24-3	12-Φ23	930
300	420	440	400	368	26-3	12-Φ23	1080
350	450	500	460	428	26-4	16-Φ23	1200
400	480	565	515	482	26-4	16-Φ35	1400
450	510	615	656	532	26-4	20-Φ25	1500
500	540	670	620	585	28-4	20-Φ25	1630
600	600	780	725	685	28-5	20-Φ30	1830
700	600	896	840	800	30-5	24-Φ30	1930

DN(mm)	L	D	D1	D2	B-F	z-Φd	H
Z40H Z41Y -16C　　　　Z40Y Z41Y-16P/R/PL/RL　　　　 Z40W Z41W-16P/R/PL/RL　　　　Z40Y Z41Y-16I (KZ41Y)
15	130	95	65	45	14-2	4-Φ14	185
20	150	105	75	55	14-2	4-Φ14	200
25	160	115	85	65	14-2	4-Φ14	225
32	180	135	100	78	16-2	4-Φ18	275
40	200	145	110	85	16-3	4-Φ18	295
50	250	160	125	100	16-3	4-Φ18	350
65	265	180	145	120	18-3	4-Φ18	370
80	280	195	160	135	20-3	8-Φ18	390
100	300	215	180	155	20-3	8-Φ18	435
125	325	245	210	185	22-3	8-Φ18	520
150	350	280	240	210	24-3	8-Φ23	610
200	400	335	295	265	26-3	12-Φ23	785
250	450	405	355	320	20-3	12-Φ25	960
300	500	460	410	375	30-4	12-Φ25	1080
350	550	520	470	435	34-4	16-Φ25	1200
400	600	580	525	485	36-4	16-Φ30	1400
450	650	640	585	545	40-4	20-Φ30	1500
500	700	705	650	608	44-4	20-Φ34	1630
600	800	840	770	718	48-5	20-Φ41	1830
700	900	910	840	788	50-5	24-Φ41	1930
800	1000	1020	950	898	52-5	24-Φ41	2030
900	1100	1120	1050	998	54-5	28-Φ41	2130
1000	1200	1255	1170	1110	56-5	28-Φ48	2230

DN(mm)	L	D	D1	D2	B-F	z-Φd	H
Z40H Z41Y -25C　　　　Z40Y Z41Y-25P/R/PL/RL　　　　 Z40W Z41W-25P/R/PL/RL　　　　Z40Y Z41Y-25I (KZ41Y)
15	130	95	65	45	16-2	4-Φ14	185
20	150	105	75	55	16-2	4-Φ14	200
25	160	115	85	65	16-2	4-Φ14	225
32	180	135	100	78	18-2	4-Φ18	275
40	200	145	110	85	18-3	4-Φ18	295
50	250	160	125	100	20-3	4-Φ18	350
65	265	180	145	120	22-3	8-Φ18	370
80	280	195	160	135	22-3	8-Φ18	390
100	300	230	190	160	24-3	8-Φ23	435
125	325	270	220	188	28-3	8-Φ25	520
150	350	300	250	218	30-3	8-Φ25	610
200	400	360	310	278	34-3	12-Φ25	785
250	450	425	370	332	36-3	12-Φ30	930
300	500	485	430	390	40-4	16-Φ30	1080
350	550	550	490	448	44-4	16-Φ34	1250
400	600	610	550	505	48-4	16-Φ34	1430
450	650	660	600	555	50-4	20-Φ34	1520
500	700	730	660	610	52-4	20-Φ41	1650
600	800	840	770	718	56-5	20-Φ41	1850
700	900	955	875	815	60-5	24-Φ48	1950
800	1000	1070	990	930	64-5	24-Φ48	2050
900	1100	1180	1090	1025	66-5	28-Φ54	2150
1000	1200	1305	1210	1140	68-5	28-Φ58	2250

DN(mm)	L	D	D1	D2	B-F	z-Φd	H
Z40H Z41Y -40C　　　　Z40Y Z41Y-40P/R/PL/RL　　　　 Z40W Z41W-40P/R/PL/RL　　　　Z40Y Z41Y-40I (KZ41Y)
15	130	95	65	45	16-2	4-Φ14	185
20	150	105	75	55	16-2	4-Φ14	200
25	160	115	85	65	16-2	4-Φ14	225
32	180	135	100	78	18-2	4-Φ18	275
40	200	145	110	85	18-3	4-Φ18	295
50	250	160	125	100	20-3	4-Φ18	350
65	280	180	145	120	22-3	8-Φ18	370
80	310	195	160	135	22-3	8-Φ18	390
100	350	230	190	160	24-3	8-Φ23	435
125	400	270	220	188	28-3	8-Φ25	520
150	450	300	250	218	30-3	8-Φ25	610
200	550	375	320	282	38-3	12-Φ30	970
250	650	445	385	345	42-3	12-Φ34	930
300	750	510	450	408	46-4	16-Φ34	1080
350	850	570	510	465	52-4	16-Φ34	1250
400	950	655	585	535	58-4	16-Φ41	1460
450	1050	680	610	560	60-4	20-Φ41	1520
500	1150	755	670	612	62-4	20-Φ48	1650
600	1350	890	795	730	62-5	20-Φ54	1850

DN(mm)	L	D	D1	D2	B-F	z-Φd	H
Z40H Z41Y -64C　　　　Z40Y Z41Y-64P/R/PL/RL　　　　 Z40W Z41W-64P/R/PL/RL　　　　Z40Y Z41Y-64I (KZ41Y)
15	170	105	75	55	18-2	4-Φ14	185
20	190	125	90	68	20-2	4-Φ18	200
25	210	135	100	78	22-2	4-Φ18	225
32	230	150	110	82	24-2	4-Φ23	380
40	240	165	125	96	24-3	4-Φ23	300
50	250	175	135	105	26-3	4-Φ23	360
65	280	200	160	130	28-3	8-Φ23	385
80	310	210	170	140	30-3	8-Φ23	400
100	350	250	200	168	32-3	8-Φ25	450
125	400	296	240	202	36-3	8-Φ30	540
150	450	340	280	240	38-3	8-Φ34	630
200	550	405	345	300	44-3	12-Φ34	820
250	650	470	400	352	48-3	12-Φ41	960
300	750	530	460	412	54-4	16-Φ41	1130
350	850	595	525	475	60-4	16-Φ41	1300
400	950	970	585	525	66-4	16-Φ48	1450
450	1050	715	630	570	70-4	20-Φ48	1550
500	1150	800	705	640	70-4	20-Φ54	1680
600	1350	930	820	750	76-5	20-Φ58	1900

DN(mm)	L	D	D1	D2	B-F	z-Φd	H
Z40H Z41Y -100C　　　　Z40Y Z41Y-100P/R/PL/RL　　　　 Z40W Z41W-100P/R/PL/RL　　　　Z40Y Z41Y-100I (KZ41Y)
15	170	105	75	55	20-2	4-Φ14	185
20	190	125	90	68	22-2	4-Φ18	200
25	210	135	100	78	24-2	4-Φ18	225
32	230	150	110	82	24-2	4-Φ23	280
40	240	165	125	95	26-3	4-Φ23	300
50	250	196	145	112	28-3	4-Φ25	360
65	280	220	170	138	32-3	8-Φ25	385
80	310	230	180	148	34-3	8-Φ25	400
100	350	265	210	172	38-3	8-Φ30	450
125	400	310	250	210	42-3	8-Φ34	450
150	450	350	290	250	46-3	12-Φ34	630
200	550	430	360	312	54-3	12-Φ41	820
250	650	500	430	382	60-3	12-Φ41	960
300	750	585	500	442	70-4	16-Φ48	1130
350	850	655	560	498	46-4	16-Φ54	1300
400	950	715	620	558	80-4	16-Φ54	1450
450	1050	770	675	615	84-4	16-Φ58	1550
500	1150	870	760	690	90-5	20-Φ58	1880
