闸阀系列

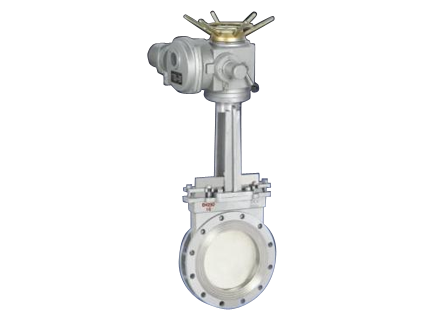

电动对夹式刀型闸阀
产品简介
电动对夹式刀型闸阀 产品概述 产品特点 ◆ 执行标准 设计规范 结构长度 连接法兰 试验与检验 JB/T8691-1998 JB/T15188.2-94 GB/T9113.1 -2000 JB/T79-94 GB/T13927-92 产品材料表 ◆ 主要零件材料 阀体、
订购热线：15901990488
产品介绍
电动对夹式刀型闸阀
产品概述
产品特点
◆执行标准

设计规范



结构长度



连接法兰



试验与检验



JB/T8691-1998

JB/T15188.2-94

GB/T9113.1 -2000 JB/T79-94

GB/T13927-92
产品材料表
◆主要零件材料

阀体、上盖

碳钢、不锈钢

闸板

不绣钢

阀杆

不绣钢

密封圈



橡胶、四氟、不锈钢、 硬质合金


◆性能规范



公称压力

PN

売体试验

1.5XPN



密封试验

1.1XPN

工作温度

橡胶≤80℃四氟密封≤180℃硬密封≤425℃



适用介质

糖浆、纸浆、污水、煤浆、会、渣水混合物
产品参数
◆主要外形连接尺寸

PN(MPa)

DN(mm)

L

D
D1
D2
H
N-M

DO
PZ973X-6/10/16 PZ973F-6/10/16 PZ973H-6/10/16 PZ973Y-6/10/16

1.0

50

50

160

125

100

370

4-M16

180

65

50

180

145

120

460

4-M16

180

80

50

195

160

135

590

4-M16

220

100

50

215

180

155

780

8-M16

220

125

50

245

210

185

950

8-M16

230

150

70

280

240

210

980

8-M20

280

200

70

335

295

265

1055

8-M20

360

250

70

390

350

320

1060

12-M20

360

300

80

440

400

368

1230

12_M20

400

350

90

500

460

428

1250
16-M20

400

400

100

565

515

482

1767
16-M22

400

450

120

615

565

532

1950

20-M22

530

500

120

670

620

585

2010

20-M22

530

600

120

780

725

685

2110

20-M27

600
